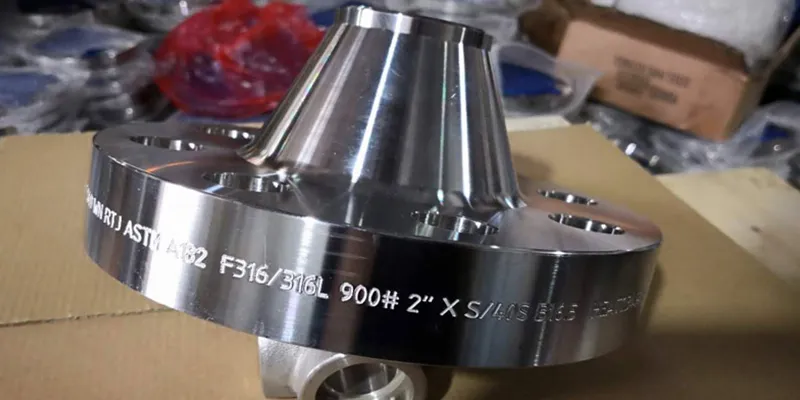

Artikel ini menyediakan analisis profesional tentangBebibir keluli tahan karat 316Lpenarafan tekanan, memfokuskan pada standard ASME B16.5, pengaruh suhu pada kapasiti tekanan, dan titik data kritikal.
Apakah Keluli Tahan Karat 316L?
Sebelum memeriksa jadual tekanan, kita mesti menentukan bahan. Jenis 316L (UNS S31603) ialah-varian karbon rendah bagi keluli tahan karat 316. Walaupun "L" menandakan kandungan karbon yang lebih rendah (maksimum 0.03%), yang meminimumkan pemendakan karbida berbahaya semasa kimpalan, ia juga mengubah sedikit sifat mekanikal berbanding standard 316.
Daripada perspektif-tekanan, 316L dihargai kerana kekuatan pecah rayap-yang sangat baik dan keupayaannya untuk mengekalkan integriti struktur di bawah tekanan haba. Dalam standard ASME B16.5-"bible" dimensi dan penilaian bebibir-316L dikategorikan di bawah Kumpulan Bahan 2.2. Pengelompokan ini penting kerana penarafan tekanan-suhu ditentukan oleh hasil bahan dan kekuatan tegangan pada pelbagai selang haba.
Memahami Sistem Penarafan ASME B16.5
"Penilaian Tekanan" bebibir, sering dirujuk sebagai "Kelas"nya, ialah nombor tanpa dimensi yang menunjukkan tekanan kerja maksimum yang dibenarkan (MAWP) pada suhu tertentu. Kelas standard ialah 150, 300, 400, 600, 900, 1500, dan 2500.
Ia adalah salah tanggapan biasa bahawa nombor kelas mewakili tekanan dalam PSI. Sebagai contoh, bebibir Kelas 150 tidak hanya memegang 150 PSI. Sebaliknya, kapasiti tekanannya ialah fungsi berubah-ubah suhu. Apabila suhu bendalir meningkat, tekanan yang dibenarkan berkurangan kerana logam menjadi lembut dan kekuatan hasilnya menurun.
Tekanan Bebibir 316L-Jadual Penarafan Suhu
Data berikut mewakili tekanan kerja maksimum yang dibenarkan (dalam psig) untuk bebibir keluli tahan karat 316L merentas kelas yang paling biasa, berdasarkan piawaian ASME B16.5.
Penarafan Tekanan Bebibir Keluli Tahan Karat 316L – Kelas 150, 300 & 600
|
Darjah suhu F |
Kelas 150 (psig) |
Kelas 300 (psig) |
Kelas 600 (psig) |
|
-20 hingga 100 |
275 |
720 |
1,440 |
|
200 |
235 |
620 |
1,240 |
|
300 |
215 |
560 |
1,120 |
|
400 |
195 |
515 |
1,025 |
|
500 |
170 |
480 |
955 |
|
600 |
140 |
450 |
900 |
|
650 |
125 |
440 |
885 |
|
700 |
110 |
435 |
870 |
|
750 |
95 |
425 |
855 |
|
800 |
80 |
420 |
845 |
Penarafan Tekanan Bebibir Keluli Tahan Karat 316L – Kelas 900, 1500 & 2500
|
Darjah suhu F |
Kelas 900 (psig) |
Kelas 1500 (psig) |
Kelas 2500 (psig) |
|
-20 hingga 100 |
2,160 |
3,600 |
6,000 |
|
200 |
1,860 |
3,095 |
5,160 |
|
300 |
1,680 |
2,795 |
4,660 |
|
400 |
1,540 |
2,570 |
4,280 |
|
500 |
1,435 |
2,390 |
3,980 |
|
600 |
1,355 |
2,255 |
3,760 |
|
650 |
1,325 |
2,210 |
3,680 |
|
700 |
1,305 |
2,170 |
3,620 |
|
750 |
1,280 |
2,135 |
3,560 |
|
800 |
1,265 |
2,110 |
3,520 |
Nota: Penarafan untuk 316L adalah lebih rendah daripada 316 pada suhu melebihi 1000 darjah F. Sentiasa rujuk edisi ASME B16.5 terkini untuk pengiraan reka bentuk yang tepat.
Analisis Kritikal Data Tekanan
1. Suhu "Turun-Padam"
Perhatikan lajur Kelas 150. Pada suhu bilik, bebibir dinilai untuk 230 psig. Walau bagaimanapun, jika sistem beroperasi pada 800 darjah F, penarafan menjunam kepada 80 psig. Pengurangan kapasiti sebanyak 65% ini menyerlahkan sebab penarafan "Kelas" tidak bermakna tanpa suhu operasi yang sepadan.
2. Keunggulan{1}}Tekanan Tinggi
Untuk aplikasi-tekanan tinggi, seperti pengangkutan hidrogen atau suntikan kimia luar pesisir, Kelas 1500 dan 2500 diperlukan. Bebibir Kelas 1500 316L boleh menahan 3,000 psig pada suhu ambien, menjadikannya sesuai untuk beberapa persekitaran yang paling mencabar dalam sektor minyak dan gas.
3. Kelebihan Gred Karbon Rendah
Walaupun 316L mempunyai penarafan tekanan yang lebih rendah sedikit daripada standard 316 pada suhu yang sangat tinggi, ia selalunya merupakan pilihan persuasif untuk pengurus. kenapa? Kerana penarafan tekanan bebibir hanya relevan jika kimpalan adalah bunyi. Gred 316L menghalang "kakisan antara butiran", memastikan bahawa haba-zon terjejas (HAZ) kimpalan mengekalkan tekanan yang sama-keutuhan galas seperti badan bebibir itu sendiri.
Faktor Yang Mempengaruhi Kapasiti Tekanan Sebenar
Pemilihan Bolting dan Gasket
Penarafan tekanan bebibir juga dihadkan oleh perkakasan yang digunakan untuk mengamankannya. Jika anda menggunakan-bolt keluli karbon berkekuatan rendah pada bebibir tahan karat 316L, bolt mungkin meregang di bawah tekanan lama sebelum bebibir mencapai had ASMEnya.
Begitu juga, jenis gasket-sama ada Gasket Luka Lingkaran, Sendi Jenis Cincin (RTJ) atau helaian PTFE ringkas-menentukan seberapa baik tekanan itu terkandung. Untuk kelas-tekanan tinggi (Kelas 600 dan ke atas), muka RTJ (Sambungan Jenis Cincin) selalunya diutamakan kerana pengedap logam-ke-logam kurang berkemungkinan terhembus daripada gasket rata.
Jenis Bebibir dan Taburan Tekanan
Tidak semua bentuk bebibir mengendalikan tekanan secara sama rata.
Bebibir Leher Weld: Ini menampilkan hab tirus panjang yang memberikan peralihan tegasan yang lancar dari paip ke bebibir. Ini ialah piawaian emas untuk-sistem 316L tekanan tinggi.
Slip-Pada Bebibir: Ini lebih mudah dipasang tetapi mempunyai rintangan yang lebih rendah terhadap kejutan dan getaran. Dalam-berbasikal tekanan tinggi, Slip-On mungkin gagal pada tekanan berkesan yang lebih rendah daripada Weld Neck daripada kelas yang sama.
Ujian Hidrostatik
Setiap bebibir 316L mesti mampu menahan tekanan ujian hidrostatik. Mengikut piawaian ASME, ini biasanya 1.5 kali penarafan tekanan pada 100 darjah F, dibundarkan kepada kenaikan 25 psi yang lebih tinggi seterusnya.
Untuk bebibir Kelas 300 (kadaran 600 psig), ujian hidro-akan dijalankan pada 900 psig. Ini memastikan margin keselamatan untuk lonjakan tekanan yang tidak dijangka.
