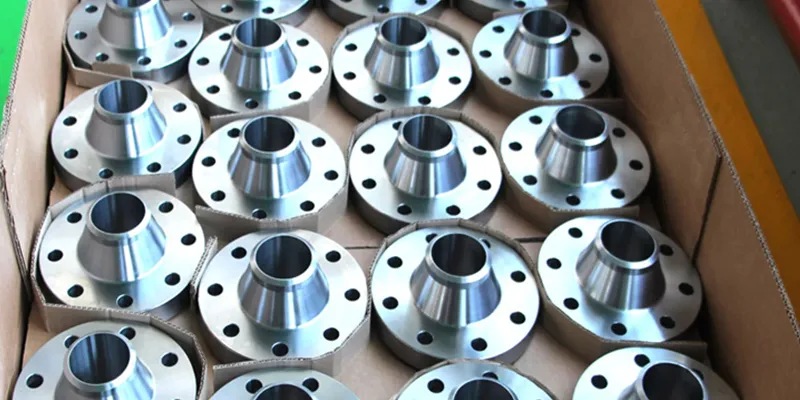

Memahami Penilaian Bebibir
Pertama, kita mesti menetapkan maksud "penilaian" dalam konteks paip. Penarafan bebibir bukan hanya mengenai dimensi fizikalnya; ia adalah ukuran tekanan kerja maksimum yang dibenarkan pada suhu tertentu.
Bahasa universal untuk ini di Amerika Utara dan kebanyakan dunia ialah ASME B16.5 standard: Bebibir Paip dan Kelengkapan Bebibir. Piawaian ini mengawal bebibir daripada Saiz Paip Nominal (NPS) 1/2 hingga 24 inci. Dalam ASME B16.5, bebibir dikumpulkan kepada tujuh kelas tekanan utama:
150, 300, 400, 600, 900, 1500, dan 2500 . Nombor kelas ini ialah singkatan untuk jadual had tekanan yang kompleks. Bebibir Kelas 150 tidak dinilai untuk 150 psi pada semua suhu; penarafannya menurun apabila suhu meningkat.
Menyahbina Penarafan Bebibir 304L
Keluli tahan karat 304Lialah versi rendah-karbon aloi 304. Kandungan karbon yang lebih rendah ini (0.03% maks) meminimumkan risiko pemendakan karbida semasa mengimpal, dengan itu meningkatkan rintangan kakisannya dalam-keadaan yang dikimpal. Ini menjadikannya usaha keras untuk industri kimia, farmaseutikal dan pemprosesan makanan.
Dalam standard ASME B16.5, 304L dikelaskan di bawah Kumpulan Bahan No. 1.9. Adalah penting untuk ambil perhatian bahawa ini adalah kumpulan yang berbeza daripada standard 304 (Kumpulan 1.5). Perbezaan ini penting kerana penilaian tekanan berbeza.
Mari kita periksa penarafan suhu-tekanan khusus untuk bebibir 304L. Jadual di bawah, yang diperoleh daripada ASME B16.5, menggambarkan tekanan kerja maksimum yang dibenarkan untuk bebibir Kelas 150, 300 dan 600 304L pada pelbagai suhu.
|
Suhu ( darjah F) |
Kelas 150 |
Kelas 300 |
Kelas 600 |
|
-20 hingga 100 |
230 |
600 |
1,200 |
|
200 |
195 |
510 |
1,020 |
|
300 |
175 |
455 |
910 |
|
400 |
160 |
420 |
840 |
|
500 |
150 |
395 |
785 |
|
600 |
140 |
370 |
745 |
|
650 |
125 |
365 |
730 |
|
700 |
110 |
360 |
720 |
|
750 |
95 |
355 |
705 |
|
800 |
80 |
345 |
690 |
|
850 |
65 |
340 |
675 |
Penilaian Kelas 900, 1500 dan 2500
|
Suhu ( darjah F) |
Kelas 900 |
Kelas 1500 |
Kelas 2500 |
|
-20 hingga 100 |
1,800 |
3,000 |
5,000 |
|
200 |
1,535 |
2,555 |
4,260 |
|
300 |
1,370 |
2,280 |
3,800 |
|
400 |
1,260 |
2,100 |
3,500 |
|
500 |
1,180 |
1,970 |
3,280 |
|
600 |
1,115 |
1,860 |
3,100 |
|
650 |
1,095 |
1,825 |
3,040 |
|
700 |
1,080 |
1,800 |
3,000 |
|
750 |
1,060 |
1,765 |
2,940 |
|
800 |
1,035 |
1,730 |
2,880 |
|
850 |
1,015 |
1,690 |
2,820 |
Perhatikan penurunan progresif dengan suhu: pada 100 darjah F, bebibir Kelas 150 304L mengendalikan 230 psig, tetapi ini menurun kepada 80 psig pada 800 darjah F.
304L lwn. 304: Perbezaan Kritikal dalam Penilaian
Walaupun ia serupa dari segi kimia, penilaiannya berbeza disebabkan oleh perlakuan kod ASME terhadap kekuatan bahan pada suhu tinggi.
Seperti yang ditunjukkan dalam data daripada ASME B16.5, pada 100 darjah F, bebibir standard 304 (Kumpulan 1.5) dinilai pada 275 psi untuk Kelas 150, manakala bebibir 304L (Kumpulan 1.9) dinilai pada 230 psi. Bebibir 304L mempunyai penarafan tekanan yang lebih rendah sedikit pada suhu yang sama.
Walau bagaimanapun, pertukaran-sedikit ini dalam penarafan tekanan di hujung atas yang melampau membawa kelebihan ketara: kebolehkimpalan yang unggul dan rintangan kakisan antara butiran. Untuk projek yang melibatkan kimpalan medan yang meluas atau perkhidmatan dalam persekitaran yang menghakis,-kebolehpercayaan jangka panjang 304L jauh melebihi perbezaan tekanan awal yang kecil.
Memilih Bebibir 304L yang Tepat
Memahami rating adalah langkah pertama. Langkah kedua memadankan rating itu dengan aplikasi khusus anda.
Keadaan Operasi:Anda mesti memilih kelas bebibir di mana tekanan maksimum yang dibenarkan pada suhu pengendalian anda melebihi tekanan operasi maksimum sistem anda. Sentiasa sertakan margin keselamatan.
Jenis bebibir:Penilaian digunakan tidak kira sama ada anda menggunakan Slip-On, Weld Neck, Socket Weld atau Blind flange, dengan syarat ia ditempa mengikut spesifikasi bahan yang sama (ASTM A182) dan dimensi (ASME B16.5) . Walau bagaimanapun, jenis ini mempengaruhi geometri hab dan integriti sambungan.
Pematuhan Standard:Pastikan pembekal anda menyediakan bebibir yang boleh dikesan sepenuhnya ke ASTM A182 untuk sifat kimia dan mekanikal, dan mematuhi ASME B16.5 dari segi dimensi. Di kemudahan kami, kami menguji setiap haba dengan teliti untuk menjamin pematuhan piawaian ketat ini.
Kos lwn Prestasi:Walaupun bebibir Kelas 300 mempunyai penarafan tekanan yang lebih tinggi, ia lebih berat dan lebih mahal daripada Kelas 150. Lebih-menentukan menambah kos yang tidak perlu; di bawah-menentukan ialah bahaya keselamatan. Gunakan jadual penilaian untuk mencari padanan yang optimum.
Kesimpulan
Penarafan bebibir 304L ialah spesifikasi dinamik, bukan nombor statik. Ia ditakrifkan oleh interaksi sifat bahannya (Kumpulan ASME 1.9), kelas tekanannya (150, 300, dsb.), dan suhu sistem, seperti yang dikawal oleh ASME B16.5.
Apabila anda mendapatkan bebibir 304L dari kilang kami, anda bukan hanya mendapat sekeping keluli palsu. Anda menerima produk yang direka bentuk dengan tepat, disokong oleh kebolehkesanan bahan, pematuhan kepada toleransi dimensi yang ketat dan pemahaman mendalam tentang piawaian yang menjamin prestasinya.
Kami memastikan bahawa penarafan 230 psi pada bebibir Kelas 150 pada 100 darjah F bukan sekadar nombor pada halaman, tetapi realiti yang diperakui dalam sistem paip anda.
