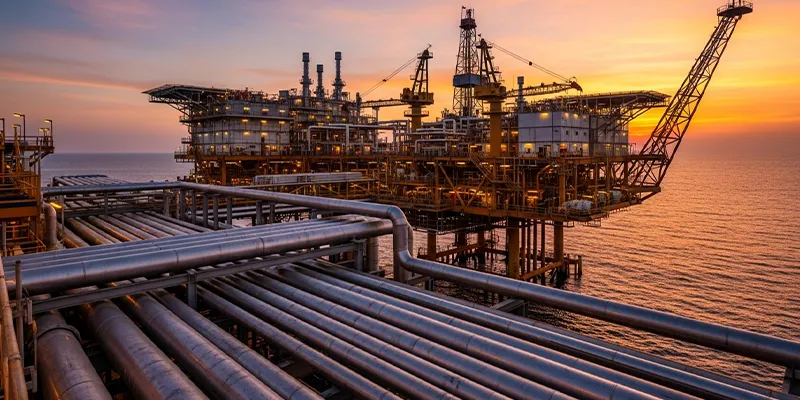

Paip Aloi Nikel dalam Minyak & Gas Luar Pesisir: Dari Kepala Telaga ke Aliran Dasar Laut

Mengapa Minyak & Gas Luar Pesisir Memerlukan Lebih Daripada Keluli Karbon

Pengekstrakan minyak dan gas luar pesisir mendorong bahan ke had mutlaknya. Dari kepala telaga di dasar lautan hingga ke platform pemprosesan permukaan, setiap meter paip tertakluk kepada gabungan cecair menghakis yang berterusan, tekanan melampau, kemasukan air laut dan perubahan suhu yang akan memusnahkan keluli karbon biasa dalam beberapa bulan.

Paip aloi nikel- sering dipanggil Corrosion-Aloi Tahan (CRA) - direka bentuk khusus untuk bertahan dalam keadaan ini. Mereka membentuk sistem rangka infrastruktur luar pesisir moden, menyalurkan hidrokarbon dengan selamat dan boleh dipercayai dari takungan ke eksport.

"Persoalannya ialah sama ada untuk menggunakan paip CRA di luar pesisir. Persoalannya ialah gred CRA yang mana, dan di mana." - Prinsip yang membimbing setiap jurutera saluran paip luar pesisir yang serius.

Panduan ini membawa anda melalui keseluruhan perjalanan: dari kepala telaga di mana pengeluaran bermula, melalui anak tangga dan pusat pengeluaran, ke garis alir dasar laut yang boleh merentangi berpuluh-puluh kilometer merentasi dasar lautan. Pada setiap peringkat, kami mengenal pasti mod kegagalan yang dominan, gred aloi nikel pilihan, dan piawaian yang mengawal pemilihan.

Sistem Saluran Paip Luar Pesisir: Zon-oleh-Gambaran Keseluruhan Zon

Sistem minyak dan gas luar pesisir bukan saluran paip tunggal - ia adalah rangkaian segmen yang saling bersambung, setiap satu dengan persekitaran operasi yang unik. Memahami zon ini adalah asas pemilihan bahan pintar.

Zon 1 - Kepala Telaga dan Pokok Krismas

Kepala telaga ialah antara muka mekanikal antara telaga bawah permukaan dan sistem pengeluaran permukaan. 'Pokok Krismas' (susun menegak injap dan kelengkapan) terletak di atas kepala telaga dan mengawal aliran. Tekanan di sini boleh melebihi 15,000 psi (1,034 bar) dalam telaga-Tekanan/Tinggi-Suhu (HP/HT) Tinggi. Bendalir yang dihasilkan yang mengandungi H₂S, CO₂, air, pasir dan klorida mencipta salah satu persekitaran kakisan paling agresif yang dikenali dalam industri.

Zon 2 - Penyiapan Tiub Pengeluaran dan Lubang Lubang

Tiub pengeluaran membawa hidrokarbon dari takungan sehingga ke kepala telaga. Bahan CRA adalah wajib dalam telaga yang dikelaskan sebagai 'masam' di bawah NACE MR0175 (iaitu, telaga yang mengandungi H₂S di atas tekanan separa ambang). Aloi nikel mendominasi dalam persekitaran-masam, tinggi-CO₂ dan tinggi-klorida yang melampau.

Zon 3 - Peningkatan Pengeluaran

Riser ialah bahagian paip menegak atau hampir-yang menghubungkan dasar laut ke platform permukaan. Mereka terdedah kepada kedua-dua cecair pengeluaran dalaman dan air laut luaran. Keletihan akibat ombak dan pergerakan kapal adalah cabaran mekanikal tambahan. Aloi 625 berpakaian dan keluli tahan karat Dupleks digunakan secara meluas.

Zon 4 - Pelompat dan Kili bawah laut

Sambungan paip pendek, tegar atau fleksibel antara peralatan dasar laut (pokok, manifold, PLEM/PLET) dipanggil jumper atau kili. Ia mesti menampung ketidakselarasan pemasangan dan pengembangan terma sambil mengekalkan integriti-kebocoran yang ketat selama beberapa dekad.

Zon 5 - Aliran Dasar Laut dan Saluran Paip Eksport

Aliran bawah laut mengangkut cecair pengeluaran berbilang fasa (minyak, gas, air, pasir) dari kepala telaga ke kemudahan pemprosesan. Mereka mungkin berlari sejauh 50+ km merentasi dasar laut. Jaminan aliran (mencegah pembentukan hidrat, pemendapan lilin dan kakisan) memerlukan bahan CRA yang sangat kejuruteraan, salutan atau pembinaan paip bersalut.

Jadual 1 - Perbandingan Zon Luar Pesisir: Keadaan Operasi & Keperluan Bahan

Mekanisme Hakisan Dominan dalam Persekitaran Luar Pesisir

Untuk memilih gred aloi nikel yang betul, jurutera mesti terlebih dahulu memahami apa yang mereka lawan. Persekitaran luar pesisir menggabungkan berbilang ejen agresif secara serentak - keadaan keluli karbon dan juga keluli tahan karat standard tidak dapat bertahan-panjang.

Hidrogen Sulfida (H₂S) - Retak Tegasan Sulfida (SSC)

H₂S larut dalam air yang dihasilkan untuk membentuk asid lemah yang sangat menghakis. Lebih berbahaya, ia memangkinkan penyerapan hidrogen ke dalam keluli, membawa kepada Retak Tegasan Sulfida (SSC) - satu bentuk patah rapuh yang boleh menyebabkan kegagalan bencana dalam beberapa saat. NACE MR0175/ISO 15156 mentakrifkan kriteria kelayakan material untuk perkhidmatan masam (H₂S-persekitaran yang mengandungi). Aloi nikel melebihi ~8% Ni + kandungan Cr/Mo tinggi secara amnya kebal kepada SSC pada tegasan operasi biasa.

Karbon Dioksida (CO₂) - Kakisan Manis

CO₂ larut dalam air untuk membentuk asid karbonik (H₂CO₃), yang menyerang aloi-besi (dikenali sebagai 'kakisan manis' atau 'serangan mesa'). Aloi-nikel tinggi dengan kromium yang mencukupi membentuk filem oksida pelindung yang berkesan menghentikan serangan ini, walaupun pada tekanan separa CO₂ melebihi 10 bar.

Klorida-Hakisan Aruh dan Celah

Seawater contains approximately 19,000 ppm chloride. At elevated temperatures (>60 darjah untuk keluli tahan karat 316L), klorida memulakan kakisan pitting dan celah. Nombor Setara Rintangan Pitting (PREN) mengukur rintangan: PREN=%Cr + 3.3 × %Mo + 16 × %N. Bahan dengan PREN > 40 dianggap sesuai untuk rendaman air laut. PREN Aloi 625 melebihi 50.

Kakisan Terpengaruh Mikrobiologi (MIC)

Sulfate-reducing bacteria (SRB) thrive in stagnant water zones within pipelines and create local microenvironments with highly concentrated H₂S. Nickel-rich alloys with >58% Ni (cth, Aloi 625) menunjukkan rintangan MIC yang lebih baik berbanding gred aloi-yang lebih rendah.

Gred Aloi Nikel untuk Aplikasi Luar Pesisir

Industri luar pesisir tidak menggunakan satu pun aloi nikel 'universal'. Sebaliknya, senarai pendek gred yang dipilih susun dengan teliti dipadankan dengan keadaan perkhidmatan tertentu berdasarkan kos, ketersediaan, kebolehkimpalan dan prestasi kakisan. Di bawah ialah lima gred yang mendominasi helaian spesifikasi luar pesisir di seluruh dunia.

Jadual 2 - Perbandingan Komposisi Gred Aloi Nikel Luar Pesisir Utama

Jadual 3 - Perbandingan Sifat Mekanikal (Suhu Bilik, Keadaan Anil)

Jadual 4 - Perbandingan Rintangan Kakisan untuk Perkhidmatan Luar Pesisir

Pemilihan Bahan mengikut Zon Aplikasi

Dengan mekanisme kakisan dan sifat aloi yang ditakrifkan, langkah seterusnya ialah memetakan pemilihan gred kepada setiap zon sistem. Panduan berikut mencerminkan amalan kejuruteraan yang mantap dan falsafah pemilihan bahan pengendali terkemuka.

Wellhead dan Pokok Krismas - Aloi 625 dan C276

Di kepala telaga, gabungan tekanan ultra-tinggi, suhu tinggi dan perkhidmatan masam/CO₂ memerlukan aloi-berprestasi tertinggi yang tersedia. Aloi 625 dan Aloi C-276 mendominasi, selalunya sebagai paip pepejal, badan injap palsu, atau tindanan kimpalan pada substrat keluli karbon. Piawaian utama: API 6A (Kepala Telaga dan Peralatan Pokok Krismas), API 17D (Kepala Telaga Subsea), NACE MR0175.

Pengesyoran muktamad: Untuk kepala telaga masam HP/HT (H₂S > 0.05 psi tekanan separa), Aloi 625 atau C-276 memberikan gabungan kekuatan, imuniti kakisan dan kebolehpercayaan jangka panjang yang terbaik-dalam-kelas.

Tiub Pengeluaran dalam Telaga Masam - Aloi 825 dan 625

API 5CRA (Spesifikasi untuk Kakisan-Tiub Lancar Aloi Tahan untuk Digunakan sebagai Stok Selongsong, Tiub dan Gandingan) ialah piawaian pentadbir untuk tiub CRA lubang bawah. Pemilihan gred mengikut kelayakan bahan NACE MR0175. Untuk perkhidmatan masam sederhana (H₂S rendah hingga sederhana, suhu sederhana), Alloy 825 ialah penyelesaian-kos efektif. Untuk masam melampau atau HPHT, Alloy 625 ialah penyelesaian yang ditentukan.

Penaik Pengeluaran - Dupleks dan Alloy 625 Clad

Steel catenary risers (SCRs) and flexible risers are the mechanical link between seabed and surface. External surfaces are exposed to seawater (requiring PREN >40); permukaan dalaman membawa cecair yang dihasilkan berbilang fasa. Paip bersalut - di mana cangkerang keluli karbon luar memberikan kekuatan struktur dan lapisan CRA dalam menyediakan perlindungan kakisan - ialah penyelesaian dominan untuk penaik berdiameter besar-. DNV-OS-F101 (Sistem Saluran Paip Kapal Selam) mengawal reka bentuk.

Pelompat Dasar Laut dan Pepejal - Aloi 625

Geometri kompleks dan ketumpatan kimpalan tinggi pelompat memerlukan aloi dengan kebolehkimpalan yang sangat baik dan sifat konsisten selepas-kimpalan. Aloi 625 ialah pilihan industri: ia boleh dikimpal tanpa-rawatan haba kimpalan (PWHT) selepas kebanyakan aplikasi dasar laut dan mengekalkan rintangan kakisan penuh merentas-zon terjejas haba (HAZ). ASTM B622 meliputi keperluan paip/tiub lancar.

Talian Aliran Dasar Laut - Paip Bersalut/Bergaris dengan Lapisan Dalaman Aloi 825 atau 625

Garis alir dasar laut jarak jauh-menggabungkan keperluan struktur (paip luar) dengan rintangan kakisan (pelapik dalam). CRA-paip bersalut (metallurgikal terikat) atau CRA-paip bergaris (mekanik terikat) menyediakan penyelesaian yang menjimatkan. Aloi 825 digunakan secara meluas sebagai lapisan tahan kakisan-dalaman untuk perkhidmatan-masam sederhana, tinggi-CO₂. Pelapik aloi 625 ditentukan apabila tahap atau suhu H₂S dinaikkan.

Jadual 5 - Gred Aloi Nikel yang Disyorkan mengikut Zon Aplikasi

Piawaian dan Spesifikasi Industri

Kejuruteraan luar pesisir adalah salah satu industri piawaian yang paling ketat di dunia. Piawaian berikut ialah rujukan utama untuk spesifikasi paip aloi nikel, ujian dan pemasangan dalam sistem minyak dan gas luar pesisir.

Jadual 6 - Piawaian Utama yang Mentadbir Paip Aloi Nikel dalam Minyak & Gas Luar Pesisir

Borang Pembuatan Paip: Pepejal, Bersalut dan Bergaris

Tidak semua aplikasi paip luar pesisir memerlukan pembinaan CRA yang kukuh. Memandangkan kos aloi nikel (Alloy 625 didagangkan pada 4–6× harga keluli karbon mengikut berat), jurutera telah membangunkan kos-pembinaan paip hibrid yang berkesan yang memberikan prestasi CRA di mana ia diperlukan - pada permukaan dalaman yang menghakis - sambil bergantung pada keluli karbon atau keluli aloi-rendah untuk{{8}struktural.

Paip CRA Pepejal (Lancar atau Dikimpal)

Paip CRA pepejal dihasilkan sepenuhnya daripada aloi nikel. Ia ditentukan untuk aplikasi yang paling agresif: kepala perigi, pokok Krismas, pelompat dasar laut dan-tiub lubang bawah tekanan tinggi. Pembuatan mengikut ASTM B622 (lancar) atau ASTM B705 (dikimpal). Ketebalan dinding direka bentuk untuk formula penarafan tekanan API 5C3 atau ASME.

CRA-Paip Berpakaian (Berikat Secara Metalurgi)

Paip bersalut CRA terdiri daripada paip luar keluli aloi karbon/rendah{0}}dengan lapisan dalam CRA yang diikat secara metalurgi semasa pengikatan bergolek atau meletup. Ikatan adalah integral - dua lapisan tidak boleh dipisahkan. Ketebalan lapisan CRA biasanya 2–4 ​​mm. Paip bersalut menawarkan 50–70% penjimatan kos berbanding CRA pepejal pada-garis alir berdiameter besar, sambil mengekalkan rintangan kakisan penuh pada lubang. Diuji setiap ASTM A264 (bersalut tahan karat) atau spesifikasi bon aloi Ni{12}}setara.

CRA-Paip Bergaris (Terikat Secara Mekanikal)

Paip bergaris menggunakan-tiub pelapik CRA prafabrikasi di dalam paip hos keluli karbon, diikat oleh pengembangan hidraulik atau gangguan mekanikal. Pelapik tidak terikat secara metalurgi; terdapat antara muka antara liner dan hos. Ini ialah pembinaan paip CRA yang paling menjimatkan, digunakan secara meluas untuk-talian aliran dasar laut jarak jauh. Cabaran teknikal yang kritikal ialah memastikan pelapik tidak runtuh atau terputus di bawah -peristiwa tekanan terbalik (cth, penutupan/penurunan tekanan). DNV-RP-A203 dan{12}}ujian kelayakan khusus projek mengawal integriti paip berbaris.

Jadual 7 - Perbandingan Pembinaan Paip: Pepejal lwn Berpakaian lwn Berbaris

Pertimbangan Fabrikasi dan Kimpalan

Aloi nikel adalah bahan yang boleh digunakan, tetapi ia memerlukan amalan fabrikasi yang mahir. Tidak seperti keluli karbon, kebanyakan gred CRA adalah kerja-boleh dikeraskan dan memerlukan perhatian yang teliti terhadap input haba, suhu interpass dan-rawatan kimpalan selepas.

Aloi 625 - Rakan Pengimpal

Aloi 625 ialah salah satu aloi berprestasi tinggi-yang paling boleh dikimpal. Ia tidak memerlukan pasca-rawatan haba kimpalan (PWHT) untuk kebanyakan aplikasi kakisan. Ia digunakan sebagai logam asas dan sebagai pengisi kimpalan (ERNiCrMo-3 setiap AWS A5.14) untuk menindih keluli karbon. Kawalan utama: input haba<2.0 kJ/mm, interpass temperature <177 °C (350 °F), and avoidance of sulphur/phosphorus contamination.

Aloi 825 - Pertimbangan PWHT

Aloi 825 sensitif kepada pemekaan (kerpasan kromium karbida pada sempadan butiran) dalam julat suhu 540–760 darjah . Untuk mengelakkan kakisan antara butiran, sama ada kimpalan input-haba-rendah terkawal atau-pasca penyepuhlindapan (1,038–1,066 darjah ) diperlukan. Penstabilan dengan titanium dalam komposisi aloi membantu mengurangkan risiko pemekaan.

Keluli Tahan Karat Dupleks - Imbangan Fasa Kritikal

Aloi dupleks memerlukan kawalan ketat terhadap input haba dan suhu interpass untuk mengekalkan struktur mikro austenit/ferit 50:50. Penyimpangan menyebabkan kerpasan fasa sekunder (sigma, chi, alpha-prima) yang secara mendadak mengurangkan keliatan dan rintangan kakisan. Bahan guna habis mesti sepadan dengan komposisi aloi. Ujian kelayakan NACE MR0175 mesti lulus-pasca kimpalan.

Soalan Lazim

S1: Apakah paip aloi nikel terbaik untuk saluran aliran bawah laut minyak dan gas luar pesisir?

Jawapan Langsung: Untuk garis alir dasar laut dalam perkhidmatan masam (H₂S + CO₂ + klorida), Aloi 625 (UNS N06625) ialah penanda aras industri untuk paip pepejal atau berlapis/bergaris. Untuk perkhidmatan masam-sederhana pada suhu yang lebih rendah, Alloy 825 (UNS N08825) ialah pilihan yang diutamakan dari segi ekonomi. Keputusan bergantung pada tekanan separa H₂S, suhu, kandungan CO₂ dan kepekatan klorida seperti yang dinilai mengikut NACE MR0175/ISO 15156.

S2: Apakah piawaian yang mengawal paip aloi nikel dalam minyak dan gas luar pesisir?

Jawapan Terus: Piawaian utama ialah: ASTM B622 (paip Aloi 625/C{10}}276 lancar), ASTM B424 (paip Aloi 825), API 5CRA (tiub CRA lubang bawah), NACE MR0175/ISO 15156 (kelayakan bahan perkhidmatan masam/wellhead API 6A), API 1head kepala telaga (API 6A) DNV{11}}OS-F101 (sistem saluran paip dasar laut).

S3: Apakah PREN dan mengapa ia penting untuk pemilihan paip luar pesisir?

Direct Answer: PREN stands for Pitting Resistance Equivalent Number, calculated as: PREN = %Cr + 3.3×%Mo + 16×%N. It predicts a material's resistance to pitting corrosion in chloride-containing environments like seawater. A PREN >40 is the general minimum threshold for seawater immersion service. Alloy 625 has a PREN >50; Dupleks 2205 mempunyai PREN sebanyak ~35; tahan karat standard 316L mempunyai PREN ~24, menjadikannya tidak sesuai untuk rendaman air laut tanpa perlindungan katodik.

S4: Apakah perbezaan antara CRA-paip berlapis dan CRA-paip bergaris?

Jawapan Terus: CRA-paip bersalut mempunyai lapisan aloi-tahan kakisan yang diikat secara metalurgi (integral) pada paip luar keluli karbon struktur semasa penggulungan panas atau ikatan letupan. Ikatan tidak boleh dipisahkan. CRA-paip bergaris menggunakan-tiub CRA pra-bentuk yang dimasukkan dan dikembangkan secara mekanikal di dalam paip hos keluli karbon. Pelapik tidak terikat - ia bergantung pada kesesuaian gangguan. Paip bersalut lebih mahal tetapi mempunyai integriti yang lebih tinggi; paip bergaris adalah lebih menjimatkan untuk-talian alir jarak jauh tetapi memerlukan kelayakan yang teliti untuk risiko keruntuhan di bawah kemurungan.

S5: Bolehkah paip Aloi 625 dikimpal tanpa rawatan haba?

Jawapan Langsung: Ya. Aloi 625 boleh dikimpal tanpa-rawatan haba kimpalan (PWHT) dalam kebanyakan aplikasi kakisan luar pesisir. Ia dikimpal menggunakan pengisi ERNiCrMo-3 (AWS A5.14) dan tidak terdedah kepada keretakan hidrogen, pemekaan atau pembentukan fasa sigma di bawah keadaan kimpalan standard. Ini menjadikannya lebih mudah untuk dibuat daripada beberapa aloi keluli tahan karat atau dupleks. Walau bagaimanapun, input haba harus dikawal untuk<2.0 kJ/mm and interpass temperature kept below 177 °C.

S6: Berapa lama paip aloi nikel bertahan dalam perkhidmatan luar pesisir?

Jawapan Terus: Apabila dinyatakan dan dipasang dengan betul, sistem paip CRA aloi nikel direka untuk tempoh perkhidmatan minimum 20-tahun menurut DNV-OS-F101 dan spesifikasi projek pengendali. Bukti lapangan dari medan Laut Utara, Teluk Mexico dan Afrika Barat menunjukkan bahawa sistem Alloy 625 dan 825 yang direka bentuk dengan baik sentiasa mencapai 25+ tahun hayat perkhidmatan tanpa campur tangan integriti utama, dengan syarat perlindungan katodik dan program perencatan kakisan dikekalkan.

S7: Adakah Alloy 825 sesuai untuk perkhidmatan masam H₂S?

Jawapan Langsung: Ya, dengan kelayakan. Aloi 825 disenaraikan sebagai bahan yang boleh diterima untuk perkhidmatan masam H₂S dalam NACE MR0175/ISO 15156 Bahagian 3, tertakluk kepada had kekerasan (biasanya HRC Kurang daripada atau sama dengan 35 untuk tiub), keperluan rawatan haba dan had persekitaran (suhu maksimum dan tekanan separa H₂S). Untuk keadaan masam yang lebih teruk (H₂S tinggi, suhu tinggi), Aloi 625 atau Aloi 718 lebih disukai.

Kesimpulan

Paip aloi nikel bukanlah kemewahan dalam minyak dan gas luar pesisir - ia adalah keperluan berfungsi. Daripada kepala telaga yang menghadap cecair pembentukan masam pada tekanan yang melampau, melalui penaik pengeluaran yang dipukul oleh kelesuan ombak dan air laut, kepada garis alir dasar laut yang merentangi berpuluh-puluh kilometer di dasar laut-tekanan tinggi yang sejuk, setiap zon memerlukan aloi tahan kakisan-tepat terpilih.

Prinsip kejuruteraan menyeluruh adalah jelas:

• Match PREN to chloride concentration and temperature. A PREN >40 is the floor for offshore seawater service; subsea flowlines in aggressive environments need PREN >50.

• Ikuti NACE MR0175/ISO 15156 untuk sebarang persekitaran H₂S - tidak-boleh dirunding untuk telaga masam.

• Manfaatkan pembinaan paip berlapis-CRA-dan CRA untuk mencapai prestasi CRA pada kos 50–70% lebih rendah pada aplikasi-diameter besar.

• Aloi 625 ialah tenaga kerja industri untuk dasar laut: kebolehkimpalan unggul, rintangan kakisan yang luar biasa, tiada PWHT - penanda aras yang digunakan untuk mengukur semua gred CRA yang lain.

• Sentiasa sahkan pemilihan bahan dengan ujian kakisan (ASTM G28, G48) dan protokol kelayakan NACE, bukan hanya data komposisi nominal.

Pendorongan industri luar pesisir yang berterusan ke dalam takungan yang lebih dalam, lebih panas dan lebih menghakis akan terus memacu permintaan untuk penyelesaian paip aloi nikel yang direka bentuk. Pengendali yang melabur dalam pemilihan bahan yang betul terlebih dahulu akan mencapai 20+ tahun jangka hayat aset mereka direka bentuk.
