UNS N07718 Komposisi Kimia dan Spesifikasi

UNS N07718, secara komersil dikenali sebagai Inconel 718, adalah aloi kromium nikel - yang mempunyai kekuatan yang luar biasa dalam suhu dari keadaan kriogenik sehingga 700 darjah. Bahan ini menggabungkan rintangan kakisan yang sangat baik, kekuatan yang tinggi - kekuatan pecah, dan kebolehkalasan yang luar biasa.

UNS N07718 Chemical Composition And Specification

Ciri -cirinya terutamanya disebabkan oleh komposisi kimia dan kepatuhan yang ketat terhadap piawaian pembuatan seperti ASME B16.9 untuk kelengkapan kimpalan.

Ciri -ciri tahan mekanikal dan kakisan yang luar biasa - Ciri -ciri tahan UNS N07718 secara langsung dikaitkan dengan formulasi kimianya. Jadual di bawah menggariskan komposisi kimia biasa 718 aloi:

Jadual 1: Komposisi Kimia Standard UNS N07718 (Berat %)

Elemen	Kandungan (%)	Fungsi
Nikel (ni)	50.0 - 55.0	Bentuk matriks austenit, menyediakan rintangan kakisan asas dan kestabilan suhu tinggi -.
Chromium (CR)	17.0 - 21.0	Memberikan ketahanan terhadap pengoksidaan dan kakisan dengan membentuk lapisan oksida pelindung.
Besi (Fe)	Keseimbangan	Menyediakan pengukuhan penyelesaian pepejal dan membantu mengawal kos bahan.
Niobium + tantalum (nb + ta)	4.75 - 5.50	Fasa pengukuhan utama melalui pembentukan "(ni₃nb) precipitates.
Molybdenum (MO)	2.80 - 3.30	Meningkatkan kekuatan dan pepejal - pengerasan penyelesaian, meningkatkan ketahanan terhadap rayapan.
Titanium (Ti)	0.65 - 1.15	Menyumbang kepada pengukuhan sekunder melalui '(ni₃ (al, ti)).
Aluminium (AL)	0.20 - 0.80	Bekerja dengan Ti untuk membentuk fasa pengukuhan '.
Karbon (c)	Kurang daripada atau sama dengan 0.08	Disimpan pada tahap yang rendah untuk mencegah pembentukan karbida berbahaya.
Mangan (MN)	Kurang daripada atau sama dengan 0.35	Elemen jejak, biasanya dikawal ke tahap yang rendah.
Silikon (SI)	Kurang daripada atau sama dengan 0.35	Elemen jejak, biasanya dikawal ke tahap yang rendah.
Fosforus (P)	Kurang daripada atau sama dengan 0.015	Kekurangan yang dikawal untuk meminimumkan kesan buruk terhadap kebolehkalasan dan ketangguhan.
Sulfur (s)	Kurang daripada atau sama dengan 0.015	Kekurangan dikawal untuk mengelakkan keretakan panas dan melindungi kebolehmampuan panas.
Boron (b)	Kurang daripada atau sama dengan 0.006	Ditambah dalam jumlah jejak untuk meningkatkan kekuatan sempadan bijian.
Tembaga (Cu)	Kurang daripada atau sama dengan 0.30	Unsur sisa terus rendah untuk mencegah kesan buruk terhadap kebolehkerjaan panas.

Komposisi kimia 718 aloi diterjemahkan ke dalam satu set sifat mekanikal dan fizikal yang mantap, sesuai untuk menuntut aplikasi.

Sifat Mekanikal Tipikal UNS N07718

Suhu	Kekuatan tegangan (MPA)	Kekuatan Hasil (0.2% mengimbangi, MPA)	Pemanjangan (%)
Suhu bilik	1240 - 1350	1030 - 1170	20 - 45
650 darjah	~1000	~870	~16

Sifat Fizikal UNS N07718

Harta	Nilai
Ketumpatan	8.19 - 8.24 g/cm³
Julat lebur	1260 - 1336 darjah
Kekonduksian terma (pada 20 darjah)	11.4 W/m·K
Tindak balas magnet	Pada dasarnya bukan - magnet

Aloi mengekalkan sebahagian besar kekuatannya pada suhu tinggi, dengan perkhidmatan sehingga 700 darjah. Ia juga mempunyai ketangguhan yang sangat baik pada suhu kriogenik.

ASME B16.9 adalah standard yang ditubuhkan oleh Persatuan Jurutera Mekanikal Amerika yang meliputi dimensi, toleransi, penilaian tekanan, ujian, dan penandaan untuk kilang - membuat kelengkapan buttweld dalam saiz dari NPS 1/2 hingga NPS 48 (DN 15 hingga DN 1200).

ASME B169 Standard for Buttweld Fittings

Piawaian ini memastikan bahawa kelengkapan paip dari pengeluar yang berbeza boleh ditukar ganti dan sesuai dengan betul, menjamin integriti dan keselamatan sistem paip. Untuk UNS N07718 Buttweld Fittings, ASME B16.9 mentakrifkan geometri tepat semua jenis pemasangan biasa.

Kelengkapan kimpalan pantat yang dibuat dari UNS N07718 dihasilkan untuk piawaian seperti ASTM B366 / ASME SB366. Mereka boleh didapati dalam kedua -dua bentuk lancar dan dikimpal, dengan kelengkapan lancar biasanya meliputi saiz dari 1/2 "hingga 10", dan kelengkapan yang dikimpal memperluaskan julat sehingga 48 "atau bahkan 60".

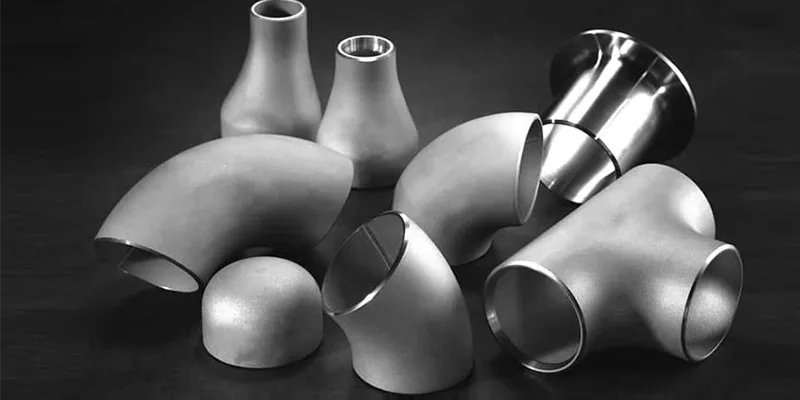

Pengilang menghasilkan pelbagai komprehensif UNS N07718 Buttweld Fittings untuk memenuhi pelbagai keperluan susun atur paip, termasuk

Siku: 90 darjah, 45 darjah, dan pulangan 180 darjah; Tersedia dalam jenis jejari panjang (LR) dan jejari pendek (SR).

Tees: sama dan mengurangkan tees.

Reducers: Reducers sepusat dan eksentrik.

CAPS: Untuk menyegel akhir paip.

Stub Ends: Digunakan dengan bebibir bersama pusingan.

Dimensi kelengkapan ini dengan ketat mematuhi ASME B16.9. Ketebalan dinding, atau jadual, ditetapkan untuk dipadankan dengan paip yang dihubungkan. Jadual biasa termasuk:

Sch 5s, 10s, 20s

Sch 40s, 80s

STD, XS

Sch 160, xxs

Dimensi Contoh untuk ASME B16.9 UNS N07718 Siku

NPS	Diameter luar	90 darjah Pusat siku jejari panjang - ke - muka	45 darjah Pusat siku jejari panjang - ke - muka
1/2	21.3 mm	1.5 inci	5/8 inci
1	33.4 mm	1.5 inci	7/8 inci
2	60.3 mm	3 inci	1 3/8 inci
4	114.3 mm	6 inci	2 1/2 inci
8	219.1 mm	12 inci	5 inci

Applications of UNS N07718 Butt Weld Fittings

Enjin Aeroangkasa & Jet: Digunakan dalam komponen seperti ruang pembakaran, cakera turbin, dan bilah pemampat di mana kekuatan tegangan tinggi, kekuatan keletihan, dan rintangan pengoksidaan adalah yang paling utama.

Minyak & Gas: Sesuai untuk peralatan, injap, dan penggantung dalam persekitaran perkhidmatan masam yang mengandungi H₂s, terutamanya gred yang mematuhi NACE MR0175.

Penjanaan kuasa: digunakan dalam reaktor nuklear dan komponen yang berkaitan disebabkan oleh rintangan radiasi mereka dan keupayaan suhu tinggi -.

Pemprosesan Kimia: Sesuai untuk peralatan yang terdedah kepada media yang sangat menghakis dan suhu tinggi.

UNS N07718 (Inconel 718) adalah aloi yang prestasinya dijamin oleh komposisi kimia yang dikawal ketat dan rawatan haba yang tepat. Butt - kelengkapan kimpalan yang dihasilkan kepada Piawaian ASME B16.9 dan ASTM B564 menyediakan pereka dan jurutera dengan komponen prestasi yang boleh dipercayai, tinggi {6}
