Panduan komprehensif ini menyediakan carta berat terperinci untuk bebibir leher kimpalan AISI 321.
Unmemahami Keluli 321
Keluli 321 (UNS S32100 / EN 1.4541)ialah keluli tahan karat austenitik titanium-yang distabilkan yang direka untuk aplikasi yang memerlukan ketahanan terhadap kakisan antara butiran selepas dipanaskan dalam julat pemendakan kromium karbida 800 darjah F hingga 1500 darjah F (427 darjah hingga 816 darjah).
Penambahan titanium menghalang pemendakan kromium karbida semasa mengimpal atau perkhidmatan suhu dinaikkan, menjadikan gred ini amat sesuai untuk bebibir yang akan tertakluk kepada kitaran haba.
Ketumpatan Steel 321 ialah 8.0 g/cm³ (0.289 lb/in³), nilai kritikal yang menyokong semua pengiraan berat.
Pengenalan Flange Leher Weld
Bebibir leher kimpalan membezakan dirinya melalui hab tirus yang panjang yang menyediakan peralihan yang lancar daripada bebibir ke paip . Reka bentuk ini mempunyai beberapa faedah:
Pengagihan tekanan: Hab tirus menghantar beban mekanikal secara beransur-ansur dari gelang bebibir ke dinding paip
Rintangan keletihan: Kepekatan tegasan yang dikurangkan menjadikan bebibir ini sesuai untuk keadaan pemuatan kitaran
Kesinambungan lubang: Lubang bebibir sepadan dengan lubang paip, meminimumkan gelora dan hakisan
Akses ujian tidak merosakkan: Konfigurasi memudahkan pemeriksaan radiografi pada sambungan kimpalan
Ciri-ciri ini menerangkan sebab bebibir leher kimpalan ditentukan untuk-tekanan tinggi,-suhu tinggi dan aplikasi perkhidmatan kritikal merentas industri minyak dan gas, petrokimia, penjanaan kuasa dan marin.
Carta Berat Bebibir Keluli 321 Weld Neck
Jadual berat berikut mewakili dimensi ASME B16.5 standard untuk bebibir leher kimpalan ASTM A182 F321 dengan muka terangkat. Berat adalah anggaran dan berdasarkan kepadatan 0.289 lb/in³.
Berat Bebibir Leher Weld Kelas 150 321
|
NPS |
OD paip (dalam) |
Bebibir OD (dalam) |
Ketebalan (dalam) |
Panjang Hab (dalam) |
Berat (lbs) |
|
½" |
0.84 |
3.50 |
0.44 |
2.00 |
1.0 |
|
¾" |
1.05 |
3.88 |
0.50 |
2.06 |
1.5 |
|
1" |
1.32 |
4.25 |
0.56 |
2.19 |
2.0 |
|
1¼" |
1.66 |
4.62 |
0.62 |
2.25 |
2.5 |
|
1½" |
1.90 |
5.00 |
0.69 |
2.38 |
3.0 |
|
2" |
2.38 |
6.00 |
0.75 |
2.50 |
4.5 |
|
2½" |
2.88 |
7.00 |
0.88 |
2.75 |
6.5 |
|
3" |
3.50 |
7.50 |
0.94 |
2.75 |
8.0 |
|
4" |
4.50 |
9.00 |
0.94 |
3.00 |
13.0 |
|
6" |
6.63 |
11.00 |
1.00 |
3.50 |
23.0 |
|
8" |
8.63 |
13.50 |
1.12 |
4.00 |
37.0 |
|
10" |
10.75 |
16.00 |
1.19 |
4.19 |
52.0 |
|
12" |
12.75 |
19.00 |
1.25 |
4.50 |
77.0 |
|
14" |
14.00 |
21.00 |
1.38 |
4.75 |
95.0 |
|
16" |
16.00 |
23.50 |
1.44 |
5.00 |
125.0 |
|
18" |
18.00 |
25.00 |
1.56 |
5.25 |
150.0 |
|
20" |
20.00 |
27.50 |
1.69 |
5.56 |
185.0 |
|
24" |
24.00 |
32.00 |
1.88 |
6.00 |
260.0 |
Berat Bebibir Leher Weld Kelas 300 321
|
NPS |
Bebibir OD (dalam) |
Ketebalan (dalam) |
Berat (lbs) |
|
½" |
3.75 |
0.56 |
1.4 |
|
¾" |
4.62 |
0.62 |
2.0 |
|
1" |
4.88 |
0.69 |
2.7 |
|
1¼" |
5.25 |
0.75 |
3.5 |
|
1½" |
6.12 |
0.81 |
5.0 |
|
2" |
6.50 |
0.88 |
6.5 |
|
2½" |
7.50 |
1.00 |
10.0 |
|
3" |
8.25 |
1.06 |
13.0 |
|
4" |
10.00 |
1.12 |
21.0 |
|
6" |
12.50 |
1.25 |
35.0 |
|
8" |
15.00 |
1.38 |
55.0 |
|
10" |
17.50 |
1.50 |
80.0 |
|
12" |
20.50 |
1.62 |
115.0 |
|
14" |
23.00 |
1.75 |
145.0 |
|
16" |
25.50 |
1.88 |
185.0 |
|
18" |
28.00 |
2.00 |
235.0 |
|
20" |
30.50 |
2.12 |
290.0 |
|
24" |
36.00 |
2.38 |
405.0 |
EN 1092-1 PN 10 Keluli 321 Berat Bebibir Leher Kimpalan
|
DN |
OD Paip (mm) |
Bebibir OD (mm) |
Ketebalan (mm) |
Berat (kg) |
|
15 |
21.3 |
80 |
14 |
0.7 |
|
20 |
26.9 |
90 |
16 |
0.9 |
|
25 |
33.7 |
100 |
16 |
1.2 |
|
32 |
42.4 |
120 |
16 |
1.8 |
|
40 |
48.3 |
130 |
16 |
2.2 |
|
50 |
60.3 |
140 |
16 |
2.6 |
|
65 |
76.1 |
160 |
16 |
3.5 |
|
80 |
88.9 |
190 |
18 |
5.0 |
|
100 |
114.3 |
210 |
18 |
6.5 |
|
125 |
139.7 |
240 |
20 |
8.5 |
|
150 |
168.3 |
265 |
20 |
11.0 |
|
200 |
219.1 |
320 |
22 |
16.5 |
|
250 |
273.0 |
375 |
24 |
15.6 |
|
300 |
323.9 |
440 |
24 |
24.0 |
|
350 |
355.6 |
490 |
26 |
30.0 |
|
400 |
406.4 |
540 |
28 |
38.0 |
Nota: Berat DN250 PN10 15.6 kg disahkan daripada pelbagai sumber pembekal, menunjukkan konsistensi merentas pengeluar.
Dalam landskap menuntut pemprosesan industri-suhu tinggi, integriti bahan tidak-boleh dirunding. Sebagai pengurus produk kanan yang mengkhusus dalam keluli tahan karat dan aloi nikel, saya telah melihat secara langsung bagaimana pilihan bebibir boleh menentukan jangka hayat sistem paip. Di antara pelbagai gred dan konfigurasi, Steel 321 Weld Neck Flange (WNF) menonjol sebagai komponen kritikal untuk aplikasi di mana kitaran haba dan kakisan antara butiran menjadi kebimbangan utama.
Panduan ini menyediakan carta berat komprehensif dan analisis teknikal Steel 321 Weld Neck Flange, direka untuk membantu jurutera, pakar perolehan dan pengurus projek dalam reka bentuk sistem dan perancangan logistik yang tepat.

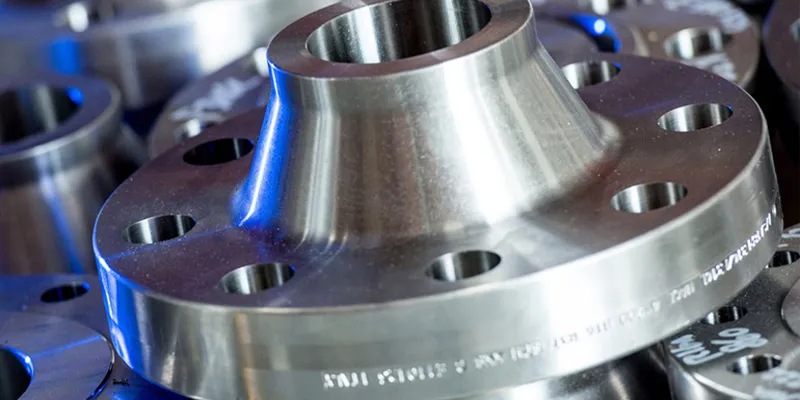

Keluli 321 Hartanah
Sebelum menyelami spesifikasi berat, adalah penting untuk memahami komposisi bahan yang mewajarkan penggunaan Gred 321. Keluli 321 ialah keluli tahan karat austenit titanium-yang stabil. Walaupun ia berkongsi banyak ciri dengan Gred 304, penambahan titanium (sekurang-kurangnya lima kali ganda kandungan karbon) mempunyai tujuan tertentu: ia menghilangkan pemendakan kromium karbida semasa mengimpal atau terdedah kepada suhu tinggi.
Komposisi Kimia Keluli 321
Kestabilan aloi inilah yang menjadikannya pilihan utama untuk manifold ekzos, penukar haba dan komponen bejana tekanan.
|
unsur |
Kandungan (%) |
|
Karbon (C) |
0.08 maks |
|
Mangan (Mn) |
2.00 maks |
|
Silikon (Si) |
0.75 maks |
|
Fosforus (P) |
0.045 maks |
|
Sulfur (S) |
0.030 maks |
|
Chromium (Cr) |
17.0 – 19.0 |
|
Nikel (Ni) |
9.0 – 12.0 |
|
Titanium (Ti) |
5×(C+N) min, maks. 0.70 |
Sifat Fizikal dan Mekanikal
Dari perspektif mekanikal, Steel 321 menawarkan sifat rayapan dan pecah tegasan yang unggul berbanding 304 atau 304L.
Kekuatan Tegangan: Lebih besar daripada atau sama dengan 515 MPa
Kekuatan Hasil (0.2% Offset): Lebih daripada atau sama dengan 205 MPa
Pemanjangan: Lebih daripada atau sama dengan 40%
Ketumpatan: 7.92 g/cm3 (lebih kurang. 0.286 lb/in³)
Memahami Reka Bentuk Flange Leher Weld
Bebibir Weld Neck dibezakan oleh hab tirus panjangnya, yang menyediakan tetulang penting untuk aplikasi yang melibatkan tekanan tinggi, sub-suhu sifar atau haba tinggi. Peralihan daripada ketebalan bebibir kepada ketebalan dinding paip yang disediakan oleh tirus adalah amat berfaedah dalam keadaan lenturan berulang, disebabkan oleh pengembangan talian atau daya berubah-ubah lain.
Lubang bebibir dimesin agar sepadan dengan diameter dalam paip. Ini memastikan tiada sekatan dalam aliran produk, menghalang pergolakan dan mengurangkan hakisan-kakisan pada sambungan.
Carta Berat Bebibir Leher Kimpalan Keluli 321 (ASME B16.5)
Jadual berikut menggariskan anggaran berat untuk Bebibir Leher Weld Steel 321 merentas pelbagai kelas tekanan. Sila ambil perhatian bahawa berat adalah anggaran dan boleh berbeza sedikit berdasarkan toleransi pengeluar tertentu dan "Jadual" (ketebalan dinding) lubang.
Bebibir Leher Kimpalan Kelas 150
|
Saiz Paip Nominal (NPS) |
Diameter Luar (dalam) |
Berat (lb) |
Berat (kg) |
|
1/2" |
3.50 |
2.0 |
0.9 |
|
1" |
4.25 |
3.0 |
1.4 |
|
2" |
6.00 |
7.0 |
3.2 |
|
4" |
9.00 |
17.0 |
7.7 |
|
6" |
11.00 |
26.0 |
11.8 |
|
8" |
13.50 |
45.0 |
20.4 |
|
12" |
19.00 |
88.0 |
39.9 |
Bebibir Leher Kimpalan Kelas 300
|
Saiz Paip Nominal (NPS) |
Diameter Luar (dalam) |
Berat (lb) |
Berat (kg) |
|
1/2" |
3.75 |
3.0 |
1.4 |
|
1" |
4.88 |
4.0 |
1.8 |
|
2" |
6.50 |
10.0 |
4.5 |
|
4" |
10.00 |
30.0 |
13.6 |
|
6" |
12.50 |
54.0 |
24.5 |
|
8" |
15.00 |
85.0 |
38.6 |
|
12" |
20.50 |
165.0 |
74.8 |
Bebibir Leher Kimpalan Kelas 600
|
Saiz Paip Nominal (NPS) |
Diameter Luar (dalam) |
Berat (lb) |
Berat (kg) |
|
1/2" |
3.75 |
4.0 |
1.8 |
|
1" |
4.88 |
8.0 |
3.6 |
|
2" |
6.50 |
15.0 |
6.8 |
|
4" |
10.75 |
49.0 |
22.2 |
|
6" |
14.00 |
105.0 |
47.6 |
|
8" |
16.50 |
165.0 |
74.8 |
|
12" |
22.00 |
325.0 |
147.4 |
Nota: Pemberat yang disediakan adalah untuk gerek Jadual 40 standard untuk Kelas 150/300 dan Jadual 80 untuk Kelas 600. Untuk jadual yang lebih berat (cth, Sch 160 atau XXS), berat akan meningkat disebabkan oleh jisim tambahan dalam hab dan leher.
Cara PengiraanKeluli 321Berat Bebibir?
Walaupun carta mudah, keperluan tersuai selalunya memerlukan pengiraan manual. Berat Bebibir Leher Weld boleh dianggarkan dengan membahagikannya kepada dua volum geometri: cakera (badan bebibir) dan hab (leher tirus).
Formula umum untuk isipadu cakera ialah:
di mana:
D=Diameter luar
d=Diameter dalam (lubang)
T=Ketebalan
Apabila mengira untuk Keluli 321, kami menggunakan ketumpatan 7,920 kg/m³. Walau bagaimanapun, disebabkan geometri kompleks hab tirus, kami mengesyorkan menggunakan kalkulator proprietari kilang kami untuk keperluan kejuruteraan struktur yang tepat.
Cara Menggunakan Carta Berat
Tambahkan berat bebibir pada paip, injap dan penyokong untuk pengiraan-beban mati yang tepat. Dalam pengangkutan, darab dengan kuantiti ditambah pembungkusan untuk menentukan muatan kontena. Untuk anggaran kos, pemberat kami membenarkan belanjawan bahan dan pengangkutan yang tepat. Sentiasa sahkan jadual ketinggian dan lubang muka yang dinaikkan tepat-(STD, XS, dll.) semasa membuat pesanan.
Mengapa Memilih Bebibir Leher Weld 321 Keluli Kilang Kami
Pelanggan kembali kepada kami kerana setiap bebibir membawa pensijilan bahan penuh, laporan dimensi dan rekod ujian hidrostatik (apabila dinyatakan).
Pasukan pengeluaran kami mempunyai purata pengalaman lebih 15 tahun dengan gred stabil-titanium.
Kami mengekalkan-analisis spektrografi dalaman dan pengenalan bahan positif (PMI) untuk menjamin kimia.
Masa utama boleh dipercayai, pembungkusan telah dieksport-sedia dan sokongan teknikal tersedia 24/7 untuk pemilihan bebibir atau kelayakan prosedur kimpalan.
