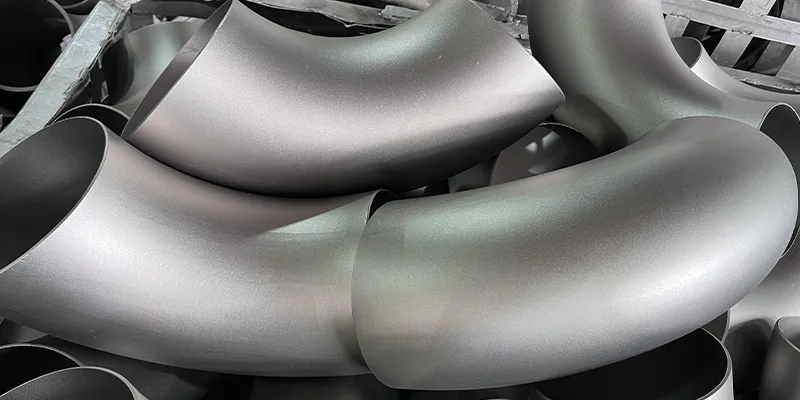

Keluli Tahan Karat 304 Jejari Panjang Sikuialah salah satu komponen paling kritikal yang digunakan untuk menukar arah aliran dalam sistem perpaipan, menawarkan penurunan tekanan dan pergolakan aliran yang berkurangan.
Artikel ini ialah gambaran keseluruhan spesifikasi dimensi untuk Keluli Tahan Karat 304 LR Elbows, seperti yang dikawal oleh industri-standard ASME B16.9 untuk Kilang-Buatan Punggung Tempa-Kelengkapan Kimpalan.
Gambaran Keseluruhan Standard ASME B16.9
ASME B16.9 ialah piawaian yang diiktiraf yang menentukan dimensi, toleransi dan tanda untuk kelengkapan kimpalan punggung tempa, termasuk siku, tee, pengurang dan penutup. Untuk siku jejari panjang, dimensi tengah-hingga-ditakrifkan sebagai 1.5 kali saiz paip nominal dalam inci, yang menggalakkan ciri aliran yang lebih baik berbanding siku jejari pendek.
Piawaian ini digunakan untuk kelengkapan yang diperbuat daripada pelbagai bahan, termasuk gred keluli tahan karat seperti 304, dan meliputi pembinaan lancar dan dikimpal. Dimensi disediakan dalam kedua-dua unit metrik (mm) dan biasa AS (inci).
ASME B16.9 90 darjah Parameter Dimensi Siku Jejari Panjang
Ciri-ciri dimensi siku jejari 90 darjah panjang ditakrifkan oleh beberapa parameter kritikal yang menentukan kesesuaian dan fungsinya yang betul dalam sistem paip:
Saiz Paip Nominal (NPS): Penetapan diameter standard paip penyambung.
Diameter Luar (OD): Ukuran luaran hujung siku, yang mesti sepadan dengan paip penyambung.
Tengah-ke-Dimensi Hujung (A): Jarak dari titik persilangan garis tengah ke hujung siku.
Jejari Kelengkungan (R): Untuk siku LR, ini diseragamkan pada 1.5 kali diameter nominal.
Ketebalan Dinding: Berbeza mengikut nombor jadual (cth, Sch 5S, 10S, 40S, 80S) untuk memadankan keperluan sistem paip.
Dimensi Siku Jejari Panjang 90 darjah
|
NPS |
OD (mm/inci) |
Pusat-ke-Tamat A (mm/inci) |
|
1/2 |
21.3 / 0.84 |
38 / 1.50 |
|
3/4 |
26.7 / 1.05 |
38 / 1.50 |
|
1 |
33.4 / 1.32 |
38 / 1.50 |
|
1-1/4 |
42.2 / 1.66 |
48 / 1.88 |
|
1-1/2 |
48.3 / 1.90 |
57 / 2.25 |
|
2 |
60.3 / 2.38 |
76 / 3.00 |
|
2-1/2 |
73.0 / 2.88 |
95 / 3.75 |
|
3 |
88.9 / 3.50 |
114 / 4.50 |
|
3-1/2 |
101.6 / 4.00 |
133 / 5.25 |
|
4 |
114.3 / 4.50 |
152 / 6.00 |
|
5 |
141.3 / 5.56 |
190 / 7.50 |
|
6 |
168.3 / 6.62 |
229 / 9.00 |
|
8 |
219.1 / 8.62 |
305 / 12.00 |
|
10 |
273.0 / 10.75 |
381 / 15.00 |
|
12 |
323.8 / 12.75 |
457 / 18.00 |
|
14 |
355.6 / 14.00 |
533 / 21.00 |
|
16 |
406.4 / 16.00 |
610 / 24.00 |
|
18 |
457.0 / 18.00 |
686 / 27.00 |
|
20 |
508.0 / 20.00 |
762 / 30.00 |
|
22 |
559.0 / 22.00 |
838 / 33.00 |
|
24 |
610.0 / 24.00 |
914 / 36.00 |
|
26 |
660.0 / 26.00 |
991 / 39.00 |
|
28 |
711.0 / 28.00 |
1067 / 42.00 |
|
30 |
762.0 / 30.00 |
1143 / 45.00 |
|
32 |
813.0 / 32.00 |
1219 / 48.00 |
|
34 |
864.0 / 34.00 |
1295 / 51.00 |
|
36 |
914.0 / 36.00 |
1372 / 54.00 |
|
38 |
965.0 / 38.00 |
1448 / 57.00 |
|
40 |
1016.0 / 40.00 |
1524 / 60.00 |
|
42 |
1067.0 / 42.00 |
1600 / 63.00 |
|
44 |
1118.0 / 44.00 |
1676 / 66.00 |
|
46 |
1168.0 / 46.00 |
1753 / 69.00 |
|
48 |
1219.0 / 48.00 |
1829 / 72.00 |
Dimensi Siku Jejari Panjang 45 darjah
|
NPS |
OD (mm/inci) |
Pusat-ke-Hujung B (mm/inci) |
|
1/2 |
21.3 / 0.84 |
16 / 0.62 |
|
3/4 |
26.7 / 1.05 |
19 / 0.75 |
|
1 |
33.4 / 1.32 |
22 / 0.88 |
|
1-1/4 |
42.2 / 1.66 |
25 / 1.00 |
|
1-1/2 |
48.3 / 1.90 |
29 / 1.12 |
|
2 |
60.3 / 2.38 |
35 / 1.38 |
|
2-1/2 |
73.0 / 2.88 |
44 / 1.75 |
|
3 |
88.9 / 3.50 |
51 / 2.00 |
|
3-1/2 |
101.6 / 4.00 |
57 / 2.25 |
|
4 |
114.3 / 4.50 |
64 / 2.50 |
|
5 |
141.3 / 5.56 |
79 / 3.12 |
|
6 |
168.3 / 6.62 |
95 / 3.75 |
|
8 |
219.1 / 8.62 |
127 / 5.00 |
|
10 |
273.0 / 10.75 |
159 / 6.25 |
|
12 |
323.8 / 12.75 |
190 / 7.50 |
|
14 |
355.6 / 14.00 |
222 / 8.75 |
|
16 |
406.4 / 16.00 |
254 / 10.00 |
|
18 |
457.0 / 18.00 |
286 / 11.25 |
|
20 |
508.0 / 20.00 |
318 / 12.50 |
|
22 |
559.0 / 22.00 |
343 / 13.50 |
|
24 |
610.0 / 24.00 |
381 / 15.00 |
|
26 |
660.0 / 26.00 |
406 / 16.00 |
|
28 |
711.0 / 28.00 |
438 / 17.25 |
|
30 |
762.0 / 30.00 |
470 / 18.50 |
|
32 |
813.0 / 32.00 |
502 / 19.75 |
|
34 |
864.0 / 34.00 |
533 / 21.00 |
|
36 |
914.0 / 36.00 |
565 / 22.25 |
|
38 |
965.0 / 38.00 |
600 / 23.62 |
|
40 |
1016.0 / 40.00 |
632 / 24.88 |
|
42 |
1067.0 / 42.00 |
660 / 26.00 |
|
44 |
1118.0 / 44.00 |
695 / 27.38 |
|
46 |
1168.0 / 46.00 |
727 / 28.62 |
|
48 |
1219.0 / 48.00 |
759 / 29.88 |
Dimensi Pulangan Jejari Panjang 180 darjah
|
NPS |
OD (mm) |
Pusat-ke-Pusat O (mm) |
Kembali-ke-Wajah K (mm) |
|
1/2 |
21.3 |
76 |
48 |
|
3/4 |
26.7 |
76 |
51 |
|
1 |
33.4 |
76 |
56 |
|
1-1/4 |
42.2 |
95 |
70 |
|
1-1/2 |
48.3 |
114 |
83 |
|
2 |
60.3 |
152 |
106 |
|
2-1/2 |
73 |
190 |
132 |
|
3 |
88.9 |
229 |
159 |
|
3-1/2 |
101.6 |
267 |
184 |
|
4 |
114.3 |
305 |
210 |
|
5 |
141.3 |
381 |
262 |
|
6 |
168.3 |
457 |
313 |
|
8 |
219.1 |
610 |
414 |
|
10 |
273 |
762 |
518 |
|
12 |
323.8 |
914 |
619 |
|
14 |
355.6 |
1067 |
711 |
|
16 |
406.4 |
1219 |
813 |
|
18 |
457 |
1372 |
914 |
|
20 |
508 |
1524 |
1016 |
|
22 |
559 |
1676 |
1118 |
|
24 |
610 |
1829 |
1219 |
Jadual Ketebalan Dinding
Siku jejari panjang keluli tahan karat 304 tersedia dalam pelbagai ketebalan dinding untuk dipadankan dengan jadual paip. Pilihan biasa termasuk:
|
NPS (DN) |
OD (mm) |
SCH 5S (mm) |
SCH 10S (mm) |
SCH 40S (mm) |
SCH 80S (mm) |
|
1/2 (15) |
21.3 |
1.65 |
2.11 |
2.77 |
3.73 |
|
3/4 (20) |
26.7 |
1.65 |
2.11 |
2.87 |
3.91 |
|
1 (25) |
33.4 |
1.65 |
2.77 |
3.38 |
4.55 |
|
1-1/4 (32) |
42.2 |
1.65 |
2.77 |
3.56 |
4.85 |
|
1-1/2 (40) |
48.3 |
1.65 |
2.77 |
3.68 |
5.08 |
|
2 (50) |
60.3 |
1.65 |
2.77 |
3.91 |
5.54 |
|
2-1/2 (65) |
73.0 |
2.11 |
3.05 |
5.16 |
7.01 |
|
3 (80) |
88.9 |
2.11 |
3.05 |
5.49 |
7.62 |
|
4 (100) |
114.3 |
2.11 |
3.05 |
6.02 |
8.56 |
|
6 (150) |
168.3 |
2.77 |
3.40 |
7.11 |
10.97 |
|
8 (200) |
219.1 |
2.77 |
3.76 |
8.18 |
12.7 |
|
10 (250) |
273.1 |
3.4 |
4.19 |
9.27 |
12.7 |
|
12 (300) |
323.9 |
3.96 |
4.57 |
9.53 |
12.7 |
Memilih Siku Keluli Tahan Karat 304 LR yang betul memerlukan pemadanan NPS, sudut dan jadual dinding dengan keperluan saluran paip khusus anda, semuanya dipandu dengan ketat oleh kawalan dimensi yang ketat bagi standard ASME B16.9.
Adakah anda mempunyai sebarang Saiz Paip Nominal (NPS) atau Jadual khusus yang anda ingin tanyakan untukpetikan terperinci?
