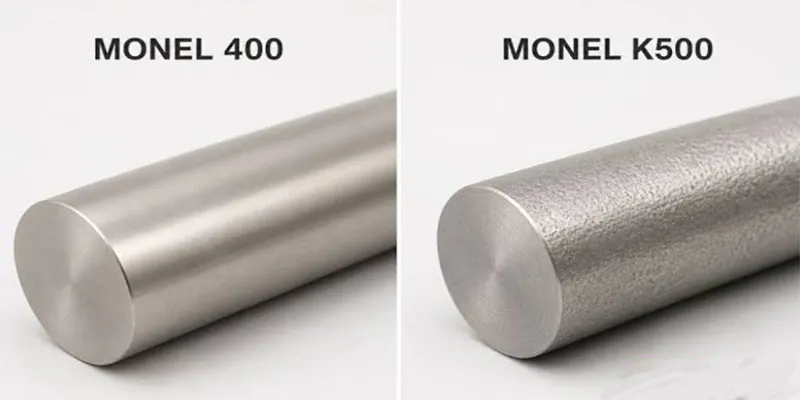

Monel 400 lwn Monel K500: Kekuatan, Rintangan Kakisan dan Perbandingan Kos

Monel 400 dan Monel K500 berkongsi asas tembaga-nikel yang sama dan rintangan kakisan yang hampir sama, tetapi K-500 menambah aluminium dan titanium untuk pengerasan kerpasan-menggandakan kekuatan tegangan dan menggandakan kekuatan hasil aloi. Pilih Monel 400 untuk pengakisan-kritikal, kimpalan-berat atau paip dan vesel sensitif kos. Pilih Monel K500 apabila anda memerlukan kekuatan tinggi, kekerasan dan rintangan lesu dalam aci pam, pengikat dan alatan lubang bawah.

• Kedua-dua aloi menentang air laut, asid hidrofluorik, asid sulfurik, dan alkali dengan sama baiknya.
• K500 mencapai kekuatan tegangan sehingga ~1,035 MPa dalam keadaan tua-lebih daripada dua kali ganda Monel 400 ~480 MPa.
• K500 terdedah kepada tekanan-rekahan kakisan dalam wap asid HF panas; Monel 400 ialah pilihan yang lebih selamat untuk perkhidmatan itu.
• Kos K500 ~20–30 % lebih tinggi daripada Monel 400 disebabkan penambahan aluminium/titanium dan rawatan haba-pengerasan yang lama.
• Monel 400 bukan-magnet; K-500 menjadi sedikit magnet selepas penuaan.

Sumber: Logam Khas Monel Alloy 400 & K-500 buletin teknikal; data perbandingan materialref.com; lembaran data industri.

Apakah Monel 400 dan Monel K500?

Kedua-duanya ialah aloi tembaga-nikel dengan sekurang-kurangnya 63 % nikel dan 28–34 % kuprum.Monel 400ialah aloi larutan-pepejal fasa tunggal-; Monel K-500 adalah kimia asas yang sama dengan penambahan aluminium dan titanium supaya ia boleh diperkuatkan dengan pengerasan kerpasan (pengerasan umur).

Keluarga Monel telah dibangunkan pada awal 1900-an daripada bijih tembaga-nikel semulajadi. Monel 400 menjadi kelas kuda kerja-kuat, mulur dan sangat tahan terhadap air laut dan mengurangkan asid. Beberapa dekad kemudian, pakar metalurgi menambah 2.3–3.15 % aluminium dan 0.35–0.85 % titanium untuk mencipta Monel K-500. Semasa pengerasan umur, penambahan ini membentuk sub-mikroskopik Ni₃(Al,Ti) mendakan di dalam matriks logam. Zarah-zarah kecil ini menyekat pergerakan terkehel, yang merupakan mekanisme metalurgi yang memberikan K-500 kira-kira dua kali ganda kekuatan Monel 400 tanpa mengorbankan rintangan kakisan yang menjadikan keluarga Monel terkenal.

Komposisi kimia menceritakan kisah:

Oleh kerana asas tembaga-nikel adalah sama, kedua-dua aloi berkongsi tingkah laku kakisan yang sama dalam kebanyakan persekitaran. Perbezaannya adalah mekanikal semata-mata: K-500 boleh dipanaskan-dirawat pada tahap kekuatan yang lebih tinggi, manakala Monel 400 kekal sebagai pilihan yang lebih lembut, mulur dan lebih mudah-dibuat.

Bagaimana Kekuatan Mekanikal Mereka Berbanding?

Dalam keadaan umur-keras, Monel K-500 memberikan kira-kira dua kali ganda kekuatan tegangan dan lebih daripada empat kali kekuatan hasil Monel 400. Ini menjadikan K500 pilihan yang jelas untuk komponen galas-beban seperti aci pam, batang injap dan pengikat; Monel 400 kekal mencukupi untuk aplikasi paip dan vesel tekanan rendah.

Data kekuatan daripada lembaran data pengilang dan spesifikasi ASTM menceritakan kisah dengan jelas:

Jurang kekuatan datang daripada mekanisme pengerasan-pemendakan. Apabila K500 adalah larutan-anil (biasanya sekitar 980 darjah ) dan kemudian berumur pada 540–600 darjah selama 4–16 jam, zarah Ni₃(Al,Ti) memendakan di seluruh matriks. Zarah-zarah ini hanya beberapa nanometer, tetapi ia cukup padat untuk menyematkan kehelan dan secara mendadak meningkatkan tegasan yang diperlukan untuk ubah bentuk plastik.

Dalam istilah kejuruteraan praktikal, ini bermakna:

• Aci pam yang diperbuat daripada K500 boleh membawa tork yang sama seperti aci Monel 400 pada kira-kira separuh diameter.
• Pengikat K500 boleh dipramuatkan-kepada daya pengapit yang jauh lebih tinggi tanpa mengalah, yang penting dalam peralatan bergetar.
• Spring K500 mengekalkan setnya di bawah beban kitaran jauh lebih baik daripada mana-mana komponen Monel 400 boleh.
• Pertukaran-adalah kemuluran. Monel 400 memanjang 35–50 % sebelum patah; K-500 dalam keadaan tua hanya 15–25 %. Untuk aplikasi yang memerlukan pembentukan atau lenturan sejuk yang teruk-seperti mengembangkan tiub menjadi lembaran tiub-Monel 400 adalah bahan yang lebih memaafkan.

Bagaimanakah Ketahanan Kakisan Mereka Berbanding?

Dalam kebanyakan persekitaran-air laut, asid hidrofluorik, asid sulfurik dan alkali-Monel 400 dan K-500 berprestasi hampir sama kerana matriks tembaga-nikelnya adalah sama. Satu pengecualian yang ketara: K-500 dalam keadaan tua terdedah kepada retakan kakisan tegasan (SCC) dalam wap asid hidrofluorik panas, di mana Monel 400 adalah pilihan yang lebih selamat.

Kedua-dua aloi mempunyai ketahanan kakisan kepada kandungan nikel yang tinggi ( Lebih daripada atau sama dengan 63 %). Nikel membentuk filem pasif yang stabil dalam banyak persekitaran pengurangan dan sangat tahan terhadap tegasan klorida-rekahan kakisan-mod kegagalan yang melanda keluli tahan karat austenit. Berikut ialah cara kedua-dua aloi membandingkan merentas persekitaran yang paling penting:

Isu wap HF ialah perbezaan kakisan yang paling penting. Monel K-500's Ni₃(Al,Ti) memendakan, walaupun sangat baik untuk kekuatan, mencipta mikro-gandingan galvanik dalam matriks. Di bawah tegasan tegangan dan dengan kehadiran wap HF yang panas dan kontang, pasangan ini boleh memulakan retakan kakisan tegasan. Untuk unit alkilasi dalam penapisan di mana wap HF hadir, Monel 400-bukan K-500-adalah piawaian industri.

Di luar senario khusus itu, kedua-dua aloi boleh ditukar ganti dari sudut kakisan. Jurutera yang memilih K-500 lebih 400 hampir selalu berbuat demikian untuk kekuatan, bukan untuk peningkatan kakisan.

Bagaimanakah Kebolehkimpalan dan Fabrikasi Mereka Berbanding?

Monel 400 lebih mudah dikimpal, dibentuk dan dimesin berbanding K-500. K500 boleh dikimpal tetapi memerlukan pengisi-pemilihan logam dan pasca-semula kimpalan-penuaan untuk memulihkan kekuatan penuh; ia juga lebih sukar untuk dimesin kerana kekerasan yang lebih tinggi dan kadar pengerasan kerja.

Monel 400 ialah aloi larutan-fasa tunggal,{2}}tanpa pemendakan-mekanisme pengerasan. Ini bermakna kimpalan tidak mengubah struktur mikro atau kekuatannya. Proses standard GTAW (TIG) dan GMAW (MIG) berfungsi dengan baik dengan wayar pengisi Monel 60. Pembentukan sejuk adalah mudah-Monel 400 boleh dibengkokkan, bebibir dan dalam-dilukis sama seperti keluli tahan karat austenit lembut.

K500 lebih menuntut:

• Kimpalan K-500 dalam keadaan tua akan secara setempat melebihi-zon haba-yang terjejas, melembutkannya dan mengurangkan rintangan kakisan. Amalan biasa ialah mengimpal dalam-keadaan penyepuhlindapan dan umur semula selepas kimpalan.
• Logam pengisi hendaklah Monel 60 atau pengisi Ni-Cu-Al yang sepadan; pengisi Monel 400 standard akan menghasilkan kimpalan kekuatan-yang lebih lembut dan lebih rendah.
• Pemesinan K-500 dalam keadaan tua memerlukan perkakas karbida, kelajuan rendah dan kadar suapan yang tinggi kerana aloi bekerja keras secara agresif.
• Pembentukan sejuk adalah mungkin tetapi terhad; K-500 kembali lebih daripada Monel 400 dan mungkin retak jika bengkok terlalu mendadak dalam keadaan tua.

Monel 400 lwn K500: Kos

Monel K500lazimnya berharga 20–30 % lebih daripada Monel 400 sekilogram, didorong oleh penambahan aluminium dan titanium serta rawatan haba-pengerasan umur tambahan. Walau bagaimanapun, kerana K-500 jauh lebih kuat, kos seunit beban-kapasiti bawa sebenarnya boleh lebih rendah untuk komponen berkekuatan tinggi.

Premium kos K-500 datang daripada tiga sumber:

• Bahan mentah: Penambahan aluminium dan titanium meningkatkan kos leburan secara sederhana.
• Rawatan haba: K-500 memerlukan penyelesaian-kitaran annea tambah pengerasan umur (biasanya 4–16 jam pada 540–600 darjah ), menambahkan tenaga dan kos pemprosesan.
• Hasil dan ketersediaan: Monel 400 dihasilkan dalam jumlah yang lebih besar (plat, paip, bar, wayar, tiub), manakala K-500 paling biasa tersedia sebagai bar dan rod; borang produk khas membawa bayaran tambahan.

Walau bagaimanapun, kos-setiap-kilogram hanyalah separuh daripada persamaan. Pertimbangkan aci pam yang mesti menghantar 500 N·m tork:

Dalam contoh ini, aci K-500 berharga 30–40 % kurang dalam bahan bagi setiap meter walaupun harga seunit lebih tinggi-semata-mata kerana ia boleh dibuat lebih kecil. Inilah sebabnya mengapa K-500 mendominasi pam-aplikasi aci dan pengikat: nisbah kekuatan-kepada-kos lebih disukai apabila komponen itu bersaiz mengikut beban mekanikal dan bukannya dengan elaun kakisan.

Apakah Piawaian yang Mentadbir Monel 400 dan K500?

Kedua-dua aloi dilindungi oleh-spesifikasi ASTM, ASME, AMS dan NACE yang mantap. Monel 400 mempunyai liputan bentuk-produk yang lebih luas (plat, paip, bar, tiub, pemasangan); K-500 ditentukan terutamanya dalam bentuk bar dan rod kerana tindak balas pengerasan umurnya paling boleh dipercayai dalam bentuk tersebut.

Apabila membeli sama ada aloi untuk projek, minta: laporan ujian kilang yang menunjukkan sifat kimia dan mekanikal sebenar, sijil pematuhan kepada spesifikasi ASTM/ASME yang berkaitan dan-untuk K-dokumentasi 500 bagi kitaran rawatan haba pengerasan umur yang dilakukan.

Aloi Mana Yang Harus Anda Pilih untuk Setiap Aplikasi?

Gunakan Monel 400 untuk paip, vesel, penukar haba dan sebarang aplikasi yang rintangan kakisan dan kebolehfabrikan lebih penting daripada kekuatan. Gunakan Monel K-500 untuk aci pam, batang injap, pengikat, spring dan alatan lubang bawah medan minyak yang memerlukan kekuatan dan kekerasan yang tinggi.

Soalan Lazim

ya. Dalam keadaan umur-keras, K-500 mencapai kekuatan tegangan minimum ~1,035 MPa dan kekuatan hasil ~725 MPa-kira-kira dua kali ganda dan empat kali ganda nilai Monel 400, masing-masing. Peningkatan kekuatan datang daripada mendakan Ni₃(Al,Ti) yang terbentuk semasa penuaan pada 540–600 darjah .

Adakah Monel K500 menghakis lebih cepat daripada Monel 400?

Dalam kebanyakan persekitaran, tidak. Kedua-dua aloi berkongsi matriks tembaga-nikel yang sama dan menahan air laut, asid HF, asid sulfurik dan kaustik dengan baik. Satu pengecualian: K500 dalam keadaan tua terdedah kepada tekanan-rekahan kakisan dalam wap HF panas dan kontang. Untuk perkhidmatan khusus itu, Monel 400 ialah pilihan yang betul.

Bolehkah Monel K500 dikimpal?

Ya, tetapi dengan berhati-hati. Kimpalan hendaklah dilakukan dalam keadaan-larutan menggunakan Monel 60 atau pengisi yang sepadan. Selepas mengimpal, komponen hendaklah-ditua semula untuk memulihkan kekuatan penuh. Kimpalan K500 terus dalam keadaan tua akan melembutkan-zon yang terjejas haba.

Adakah Monel K-500 magnet?

K500 bukan-magnet dalam larutan-keadaan anil tetapi menjadi sedikit magnet (ferromagnetik) selepas penuaan disebabkan oleh perubahan dalam struktur mendakan. Monel 400 bukan-magnet dalam semua keadaan. Jika-tingkah laku magnet adalah kritikal-cth, perumah atau instrumen elektronik-pilih Monel 400.

Mengapa Monel K-500 lebih mahal daripada Monel 400?

Tiga faktor: (1) penambahan aluminium dan titanium meningkatkan kos cair; (2) umur-rawatan haba pengerasan menambah kos pemprosesan; (3) K500 dihasilkan dalam jumlah yang lebih kecil dan bentuk produk yang lebih sedikit, jadi ketersediaan pasaran adalah lebih ketat. Walau bagaimanapun, untuk komponen-kekuatan tinggi, nisbah kekuatan unggul K-500-kepada berat selalunya menghasilkan jumlah kos bahan yang lebih rendah.

Bolehkah Monel 400 digantikan dengan Monel K500?

Hanya jika aplikasi tidak memerlukan kekuatan tinggi. Monel 400 mempunyai kira-kira satu-perempat daripada kekuatan hasil K500. Menggantikan 400 dengan K-500 dalam bahagian galas-memerlukan keratan rentas yang lebih besar, yang mungkin tidak praktikal atau lebih mahal secara keseluruhan.
