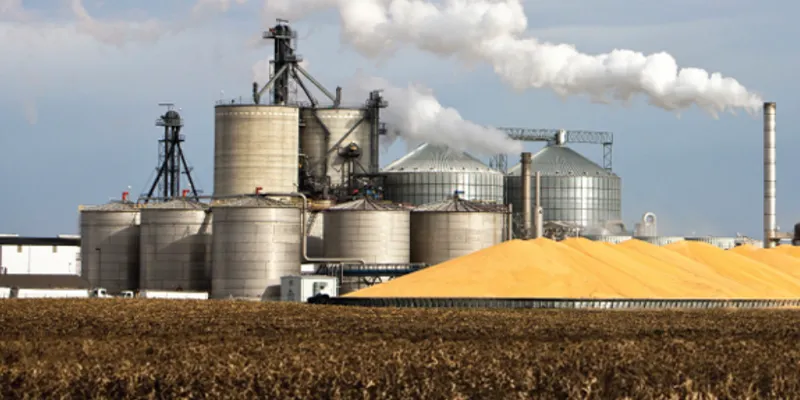

Keluli Tahan Karat Dupleks dalam Pengeluaran Biofuel: Cabaran Kakisan dalam Loji Biodiesel dan Etanol

Pengeluar biofuel menjalankan beberapa aliran proses yang paling menuntut kimia dalam pembuatan perindustrian. Metanol, gliserin, asid lemak bebas, asid penapaian, denaturan yang mengandungi klorida-dan suhu operasi yang tinggi bergabung untuk mewujudkan keadaan kakisan yang secara rutin mengalahkan keluli tahan karat standard 304 dan 316L.

Keluli tahan karat dupleks- keluarga aloi dengan struktur mikro ferit-austenit seimbang - telah menjadi bahan pilihan jurutera yang mereka bentuk reaktor biodiesel, lajur penyulingan etanol dan sistem penyimpanan dan pemindahan yang menyambungkannya. Artikel ini membandingkan prestasi gred dupleks merentas kedua-dua laluan pengeluaran dan menyediakan rangka kerja praktikal untuk pemilihan bahan.

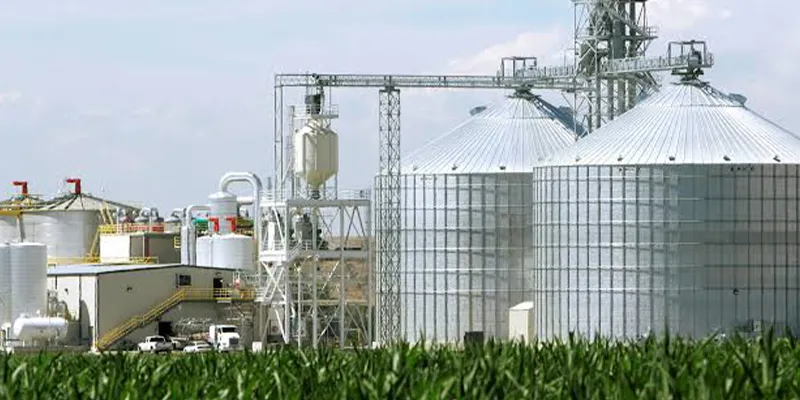

Mengapa Tumbuhan Biofuel Lebih Cepat Menghakis Daripada Loji Kimia Konvensional?

Aliran proses biofuel menggabungkan asid organik, klorida, air dan suhu tinggi dalam kereta api peralatan yang sama, menghasilkan beban kakisan yang lebih teruk daripada perkhidmatan penapisan petroleum biasa - itulah sebabnya keluli tahan karat austenit standard kurang berprestasi dalam loji ini.

Kakisan penapisan petroleum dicirikan dengan baik dan sebahagian besarnya diurus dengan keluli tahan karat 304/316L atau keluli karbon dengan elaun kakisan. Pengeluaran biofuel adalah berbeza kerana ia menumpukan beberapa mekanisme menghakis di dalam satu kemudahan yang agak padat:

• Asid organik: asid asetik dan laktik dalam sup penapaian etanol, dan asid lemak bebas (FFA) dalam bahan mentah biodiesel, menurunkan pH dan mempercepatkan kakisan umum dan setempat.
• Klorida: denaturan, air proses dan bahan suapan-garam bawaan memperkenalkan ion klorida yang mendorong keretakan kakisan tegasan pitting dan klorida (Cl-SCC), terutamanya melebihi 60 darjah .
• Metanol dan metoksida: peringkat transesterifikasi dalam loji biodiesel menggunakan metanol dan natrium/kalium metoksida, gabungan agresif untuk keluli karbon dan marginal untuk 304 tahan karat.
• Suhu operasi yang dinaikkan: langkah penyulingan, dehidrasi dan penyejatan berjalan pada atau berhampiran takat didih, yang meningkatkan kinetik kakisan secara mendadak untuk mana-mana kimia tertentu.
• Hakisan-kakisan: pepejal dalam alur pegun dan gliserin mengikis filem oksida pelindung,-mendedahkan semula logam segar kepada serangan.

Oleh kerana mekanisme ini bertindih dan bukannya berlaku secara berasingan, bahan yang dipilih hanya untuk rintangan klorida mungkin masih gagal daripada serangan asid-organik, dan sebaliknya. Ini adalah masalah kejuruteraan teras keluli tahan karat dupleks direka untuk diselesaikan.

Apakah Keluli Tahan Karat Dupleks?

Struktur ferit dupleks keluli tahan karat kira-kira 50/50 austenit-menyampaikan kira-kira dua kali ganda kekuatan hasil gred austenit standard dan rintangan yang lebih tinggi terhadap pitting klorida dan keretakan kakisan tegasan, yang merupakan sebab langsung ia mengatasi prestasi 304/316L dalam perkhidmatan biofuel.

Keluli tahan karat austenit standard (304, 316L) ialah-fasa tunggal, semua-aloi austenit. Gred dupleks direka bentuk untuk memejal sebagai struktur dua-fasa, kira-kira separuh austenit dan separuh ferit, melalui komposisi kromium, nikel, molibdenum dan nitrogen yang seimbang. Reka bentuk dwi-ini menghasilkan tiga kelebihan praktikal untuk peralatan biofuel:

• Kekuatan yang lebih tinggi: gred dupleks biasanya menawarkan 2–3 kali kekuatan hasil 316L, membolehkan bahagian dinding yang lebih nipis untuk penarafan tekanan yang sama - mengurangkan berat dan kos bahan.
• Rintangan klorida: fasa ferit dan pengaloian nitrogen meningkatkan rintangan kepada pitting, kakisan celah dan Cl-SCC jauh melebihi 316L, yang penting dalam sistem pengendalian-air, penyejukan dan pendenaturan-yang penting.
• Keliatan seimbang: tidak seperti tahan karat ferit sepenuhnya, dupleks mengekalkan keliatan impak yang baik dan kebolehkimpalan kerana fasa austenit masih ada.

Jurutera biasanya menilai rintangan kakisan menggunakan Nombor Bersamaan Rintangan Pitting (PREN), dikira sebagai %Cr + 3.3(%Mo) + 16(%N). PREN yang lebih tinggi menunjukkan rintangan yang lebih baik terhadap serangan setempat dalam persekitaran klorida. Dupleks standard 2205 membawa PREN sekitar 35, berbanding dengan kira-kira 24 untuk 316L - margin yang besar dan boleh diukur.

Bagaimanakah Dupleks Berprestasi Terhadap Biodiesel-Mekanisme Kakisan Tertentu?

Dalam loji biodiesel, dupleks 2205 memberikan manfaat terbesarnya dalam sistem-basuh air, pengasingan gliserin dan metanol, di mana klorida, pemangkin sisa dan asid lemak bebas menggabungkan - kawasan yang 316L terdedah kepada retakan dan tekanan.

Pengeluaran biodiesel menukarkan trigliserida dan metanol kepada ester metil asid lemak (FAME) melalui transesterifikasi, dimangkinkan oleh natrium atau kalium hidroksida. Beberapa peringkat mewujudkan keadaan di mana dupleks mengatasi tahan karat konvensional:

Reaktor transesterifikasi

Metanol dan metoksida adalah menghakis kepada keluli karbon dan boleh menyerang 304 tahan karat dalam keadaan kecewa. Kandungan molibdenum Dupleks 2205 meningkatkan ketahanan terhadap kedua-dua pemangkin alkali dan sisa lembapan-kakisan didorong.

Air-basuh dan pengasingan gliserin

Mencuci biodiesel mentah untuk membuang sabun dan sisa mangkin memperkenalkan air proses yang kerap membawa klorida. Digabungkan dengan suhu operasi yang hangat, ini ialah persekitaran Cl-SCC klasik. Pengalaman lapangan merentas industri biodiesel secara konsisten menunjukkan paip 304/316L dan kimpalan kapal retak dalam perkhidmatan ini dalam masa beberapa tahun, manakala komponen dupleks kekal kukuh sepanjang hayat reka bentuk berbilang-dekad.

Pengendalian asid lemak bebas (FFA).

Bahan suapan -FFA yang tinggi (minyak masak terpakai, lemak haiwan, minyak jagung penyuling) menjana asid organik semasa penyimpanan dan prarawatan. Kandungan kromium dupleks yang lebih tinggi menentang penipisan asid am lebih baik daripada 304 tahan karat dalam aliran bahan suapan berasid ini.

Bagaimanakah Dupleks Berprestasi Melawan Etanol-Mekanisme Kakisan Tertentu?

Dalam loji etanol-bahan api, dupleks memberikan kelebihan terbesarnya dalam lajur penyulingan, unit penyahhidratan ayak molekul dan penyejat pegun, di mana klorida tertumpu di bawah haba dan asid organik daripada pH sistem yang lebih rendah penapaian.

Bahan api-penghasilan etanol menapai jagung, tebu atau bahan suapan selulosa menjadi etanol, kemudian memurnikannya melalui penyulingan dan penyahhidratan. Tekanan kakisan terbentuk di beberapa titik:

Penapaian

Sup penapaian biasanya berjalan pada pH 3.5–5.5 disebabkan oleh asid laktik dan asetik yang dihasilkan oleh aktiviti yis dan bakteria. Walaupun tahan karat 304 selalunya mencukupi dalam penapai pada suhu ambien, kejadian pencemaran (jangkitan bakteria yang menghasilkan beban asid yang lebih tinggi) boleh mendorong keadaan ke arah tahap yang memihak kepada dupleks, terutamanya dalam aci agitator dan dalaman tertakluk kepada gabungan tekanan mekanikal dan menghakis.

Penyulingan dan dehidrasi ayak molekul

Lajur penyulingan beroperasi berhampiran takat didih campuran air-etanol dan denaturan (biasanya petrol asli) memperkenalkan klorida ke hilir. Gabungan kepekatan haba dan klorida dalam dandang semula dan katil penyahhidratan ialah-punca Cl-SCC yang didokumenkan dengan baik dalam 304 dalaman tahan karat; dulang dupleks, sokongan pembungkusan dan bahagian cangkang menentang mod kegagalan ini.

Penyejatan pegun dan pengering

Penyejat pegun nipis menumpukan pepejal terlarut, asid organik dan klorida beberapa-kali ganda apabila air dialihkan, sambil juga berjalan pada suhu tinggi. Ini secara konsisten merupakan salah satu perkhidmatan paling menghakis dalam loji etanol, dan plat dupleks atau super dupleks kini merupakan spesifikasi standard untuk kesan penyejat dalam banyak-projek binaan dan pengubahsuaian baharu.

Biodiesel vs. Etanol: Bagaimana Profil Kakisan Berbanding?

Kakisan biodiesel didorong terutamanya oleh metanol, kimia mangkin dan klorida air-basuh yang tertumpu dalam tindak balas huluan dan peralatan pengasingan, manakala kakisan etanol didorong terutamanya oleh asid penapaian dan{1}}denaturan sarat klorida yang tertumpu dalam peralatan penyulingan dan penyejatan hiliran.

Gred Dupleks Mana Yang Perlu Ditentukan oleh Loji Biofuel?

Dupleks tanpa lemak 2304 sesuai dengan paip tekanan-rendah, sederhana-; dupleks standard 2205 ialah pilihan lalai untuk kebanyakan peralatan perkhidmatan-yang menghakis biodiesel dan etanol; super dupleks 2507 dikhaskan untuk-klorida, zon suhu-tertinggi seperti penyejat pegun dan sistem penyejukan air-pantai.

Sebagai peraturan umum, 2205 merangkumi sebahagian besar perkhidmatan menghakis loji biofuel dan menawarkan keseimbangan kos dan prestasi terbaik. Super dupleks ialah peningkatan yang disasarkan untuk lokasi-keterukan tinggi tertentu dan bukannya spesifikasi menyeluruh, kerana kandungan aloi tambahannya meningkatkan kos tanpa faedah di zon yang kurang agresif.

Apakah Amalan Fabrikasi dan Kimpalan Mengekalkan Rintangan Kakisan Dupleks?

Prestasi kakisan bergantung pada mengekalkan keseimbangan fasa semasa mengimpal: input haba mesti dikawal, suhu interpass dikekalkan di bawah kira-kira 150 darjah untuk dupleks standard dan padanan-logam pengisi komposisi yang digunakan, atau zon kimpalan boleh kehilangan kelebihan kakisannya sepenuhnya.

Keluli tahan karat dupleks lebih sensitif kepada parameter kimpalan berbanding 316L kerana input haba yang berlebihan mengalihkan keseimbangan fasa ke arah ferit, mengurangkan keliatan dan rintangan kakisan dalam zon-haba yang terjejas. Amalan yang disyorkan termasuk:

• Mengawal suhu interpass (biasanya di bawah 150 darjah untuk dupleks standard, lebih rendah untuk super dupleks).
• Menggunakan nitrogen-gas pelindung dan penyokong yang diperkaya untuk mengelakkan kehilangan nitrogen dan{1}}kerpasan nitrida kromium pada akar kimpalan.
• Memilih logam pengisi sedikit melebihi-alloy dalam nikel berbanding logam asas untuk menggalakkan reformasi austenit yang mencukupi semasa penyejukan.
• Mengesahkan-imbangan fasa kimpalan pasca (sasaran 30–70% ferit) dengan pemeriksaan metalografik atau -ukuran skop ferit pada kimpalan kelayakan.
• Mengelakkan julat pemekaan 300–1000 darjah semasa sebarang-rawatan haba kimpalan atau kitaran penyejukan perlahan.

Fabrikasi yang berpengalaman dalam paip dupleks dan bejana tekanan untuk perkhidmatan biofuel menganggap kelayakan prosedur kimpalan sebagai-langkah kejuruteraan kakisan, bukan hanya mekanikal - kerana kimpalan-daripada-spesifikasi boleh menjadi titik pertama kegagalan walaupun logam asas di sekelilingnya berfungsi dengan tepat seperti yang direka bentuk.

Adakah Kos Keluli Tahan Karat Dupleks-Berkesan Berbanding 316L untuk Loji Biofuel?

Dupleks biasanya berharga 15–25% lebih seunit berat daripada 316L, tetapi kekuatannya yang lebih tinggi membolehkan peralatan berdinding-nipis dan hayat perkhidmatannya yang lebih lama dalam perkhidmatan klorida dan asid mengurangkan penutupan yang tidak dirancang, jadi jumlah kos pemilikan biasanya lebih rendah sepanjang hayat loji 15-20 tahun.

Keputusan pemilihan bahan dalam-projek biofuel intensif modal harus mengambil kira kos kitaran hayat, bukan hanya harga pembelian. Tiga faktor biasanya memihak kepada dupleks pada jumlah-dasar kos:

• Ketebalan dinding yang dikurangkan: kekuatan hasil dupleks yang lebih tinggi membolehkan dinding saluran dan paip yang lebih nipis untuk tekanan reka bentuk yang sama, mengimbangi sebahagian kos aloi setiap-kilogram yang lebih tinggi.
• Selang perkhidmatan lanjutan: lebih sedikit klorida-SCC dan kegagalan pitting mengurangkan kekerapan gangguan yang tidak dirancang, yang jauh lebih mahal daripada premium bahan tambahan dalam loji yang beroperasi secara berterusan.
• Beban pemeriksaan dan pembaikan yang lebih rendah: peralatan yang kurang terdedah kepada kakisan setempat memerlukan skop pemeriksaan yang kurang intensif dari semasa ke semasa, mengurangkan kos buruh penyelenggaraan.

Untuk loji yang memproses-bahan suapan FFA tinggi, menggunakan air proses galas-klorida, atau menjalankan penyulingan dan penyejatan pada suhu tinggi, kes dupleks dalam-peralatan berisiko tertinggi secara amnya kukuh walaupun sebelum mengambil kira pengelakan masa henti.

Soalan Lazim

Adakah dupleks 2205 lebih baik daripada 316L untuk tumbuhan etanol?

Ya, dalam zon suhu-terdedah dan tinggi-klorida. Dupleks 2205 mempunyai PREN kira-kira 35 berbanding kira-kira 24 untuk 316L, memberikannya ketahanan yang lebih baik terhadap retakan kakisan tekanan pitting dan klorida dalam peralatan penyulingan, dehidrasi dan penyejat.

Apakah yang menyebabkan keretakan kakisan tegasan dalam sistem air cucian biodiesel-?

Cl-SCC berlaku apabila ion klorida, tegasan tegangan (termasuk tegasan kimpalan sisa) dan suhu tinggi bertindak bersama-sama pada keluli tahan karat yang mudah terdedah. Air basuhan biodiesel selalunya mengandungi klorida, dan sistem pencucian berjalan hangat, mewujudkan keadaan yang retak 304/316L tetapi dupleks itu tahan.

Bolehkah lean duplex 2304 menggantikan 2205 dalam setiap aplikasi?

Tidak. Lean dupleks 2304 mempunyai PREN yang lebih rendah (~25) dan sesuai untuk perkhidmatan tekanan -klorida,-rendah seperti tangki dan paip struktur, tetapi dupleks standard 2205 diperlukan untuk zon keterukan-lebih tinggi seperti reaktor, bahagian dalam penyulingan dan penyejat.

Mengapa dupleks memerlukan kawalan kimpalan yang lebih ketat daripada 316L?

Rintangan kakisan dupleks bergantung pada mengekalkan kira-kira 50/50 austenit-imbangan ferit. Input haba kimpalan yang berlebihan mengalihkan keseimbangan ini ke arah ferit, yang boleh mengurangkan kedua-dua keliatan dan rintangan kakisan dalam-zon terjejas haba melainkan suhu interpass dan kimia pengisi dikawal.

Di manakah dalam loji biofuel dupleks memberikan pulangan pelaburan terpantas?

Keterukan-tertinggi,{1}}akibat-tertinggi-daripada-lokasi kegagalan biasanya menunjukkan bayaran balik terpantas: sistem pengasingan air cucian biodiesel-dan gliserin serta penyulingan etanol, ayak molekul dan sistem penyejatan pegun.

Keluli tahan karat dupleks bukanlah pengganti universal untuk setiap komponen dalam loji biofuel, tetapi dalam zon khusus di mana klorida, asid organik dan haba bertindih, ia secara konsisten mengatasi prestasi tahan karat austenit standard dan mengurangkan kos pemilikan kitaran hayat. Memadankan gred dupleks yang betul kepada setiap zon proses - dan mengarangnya dengan prosedur kimpalan yang mengekalkan keseimbangan fasanya - ialah perbezaan antara aset kalis-kakisan dan kegagalan berulang yang mahal.
