Carta Saiz Kelengkapan ASME B16.11 S32750 SW

Jan 22, 2026

Tinggalkan pesanan

kandungan
  1. Memahami Piawaian Teras dan Bahan
  2. Jenis dan Dimensi Pemasangan Kimpalan Soket
    1. SW 45 darjah , 90 darjah Siku, Tee dan Salib
    2. Gandingan SW, Gandingan Separuh, Bos, Kelengkapan Sisi dan Penutup
    3. Sisipan Pengurang SW
  3. Kesimpulan

Apabila berurusan dengan penyahgaraman air laut, pemprosesan kimia, atau aplikasi minyak dan gas bawah laut, pemilihan bahan menjadi kritikal seperti standard geometri. Artikel ini ialah gambaran keseluruhan teknikal dan rujukan dimensi untuk kelengkapan Socket Weld (SW) yang dihasilkan mengikut piawaian ASME B16.11, menggunakanKeluli Tahan Karat Super Dupleks gred S32750.



ASME B1611 S32750 SW Fittings Size Chart



Memahami Piawaian Teras dan Bahan



ASME B16.11 ialah piawaian pentadbir untuk kelengkapan palsu, meliputi kedua-dua soket-jenis kimpalan dan berulir. Ia menentukan tekanan-penilaian suhu, dimensi, toleransi, penandaan dan keperluan bahan.



Untuk kelengkapan Socket Weld (SW), standard ini memastikan paip boleh dimasukkan ke dalam kawasan ceruk (soket) pemasangan, membolehkan kimpalan fillet yang teguh pada bahagian luar.



UNS S32750 (sering dirujuk sebagai Aloi 2507) ialah keluli tahan karat super dupleks. Ia dicirikan oleh:



Kekuatan Tinggi: Kira-kira dua kali ganda kekuatan hasil keluli tahan karat austenit (seperti 304 atau 316).



Corrosion Resistance: An extremely high Pitting Resistance Equivalent Number (PREN), usually >40, menjadikannya kebal terhadap kakisan lubang dan celah dalam persekitaran klorida yang keras.



Apabila anda menggabungkan keteguhan geometri ASME B16.11 dengan metalurgi S32750, anda mencapai sistem paip yang mampu menahan tekanan melampau dan media menghakis.



Jenis dan Dimensi Pemasangan Kimpalan Soket



Socket Weld Fitting Types and Dimensions

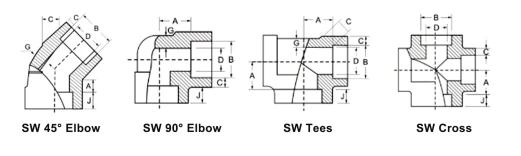

SW 45 darjah, Siku 90 darjah, Tees dan Cross



Siku kimpalan soket adalah penting untuk menukar arah aliran dalam sistem paip. Kimpalan soket kelas 6000 90 darjah siku, contohnya, mempunyai keperluan dimensi khusus yang memastikan kesesuaian-dan integriti kimpalan yang betul. Untuk pemasangan NPS 1-inci, dimensi anggaran ialah 34.05mm diameter luar dengan toleransi pembuatan yang ketat.



Tee kimpalan soket menyediakan sambungan cawangan dalam sistem perpaipan. Soket kelas 6000 mengimpal tee tidak sama dalam bahan S32750 mengikut piawaian dimensi yang ketat untuk saiz antara NPS 1/2 hingga 2 inci. Dimensi ini memastikan ciri aliran yang betul dan integriti struktur pada sambungan cawangan.



Kelengkapan SW Cross menyediakan sambungan empat-hala.



info-521-156

Saiz nominal

Diameter lubang soket

Diameter lubang pada kelengkapan

Ketebalan dinding soket

Dinding badan

Kedalaman soket

Pusat ke bawah soket

DN

NPS

B

D

C

Gmin

Jmin

A

3000

6000

9000

3000

6000

9000

3000

6000

9000

90 darjah Siku, Tee, Silang

45 darjah Siku

Purata

Min

Purata

Min

Purata

Min

3000

6000

9000

3000

6000

9000

6

1/8

10.9

6.1

3.2

-

3.18

3.18

3.96

3.43

-

-

2.41

3.15

-

9.5

11.0

11.0

-

8.0

8.0

-

8

1/4

14.3

8.5

5.6

-

3.78

3.30

4.60

4.01

-

-

3.02

3.68

-

9.5

11.0

13.5

-

8.0

8.0

-

10

3/8

17.7

11.8

8.4

-

4.01

3.50

5.03

4.37

-

-

3.20

4.01

-

9.5

13.5

15.5

-

8.0

11.0

-

15

1/2

21.9

15.0

11.0

5.6

4.67

4.09

5.97

5.18

9.53

8.18

3.73

4.78

7.47

9.5

15.5

19.0

25.5

11.0

12.5

15.5

20

3/4

27.3

20.2

14.8

10.3

4.90

4.27

6.96

6.04

9.78

8.56

3.91

5.56

7.82

12.5

19.0

22.5

28.5

13.0

14.0

19.0

25

1

34.0

25.9

19.9

14.4

5.69

4.98

7.92

6.93

11.38

9.96

4.55

6.35

9.09

12.5

22.5

27.0

32.0

14.0

17.5

20.5

32

11/4

42.8

34.3

28.7

22.0

6.07

5.28

7.92

6.93

12.14

10.62

4.85

6.35

9.70

12.5

27.0

32.0

35.0

17.5

20.5

22.5

40

11/2

48.9

40.1

33.2

27.2

6.35

5.54

8.92

7.80

12.70

11.12

5.08

7.14

10.15

12.5

32.0

38.0

38.0

20.5

25.5

25.5

50

2

61.2

51.7

42.1

37.4

6.93

6.04

10.92

9.50

13.84

12.12

5.54

8.74

11.07

16.0

38.0

41.0

54.0

25.5

28.5

28.5

65

21/2

73.9

61.2

-

-

8.76

7.62

-

-

-

-

7.01

-

-

16.0

41.0

-

-

28.5

-

-

80

3

89.9

76.4

-

-

9.52

8.30

-

-

-

-

7.62

-

-

16.0

57.0

-

-

32.0

-

-

100

4

115.5

100.7

-

-

10.69

9.35

-

-

-

-

8.56

-

-

19.0

66.5

-

-

41.0

-

-



Gandingan SW,Gandingan Separuh, bos,sisidan Kelengkapan Cap



Gandingan kimpalan soket menyambung dua bahagian paip, manakala gandingan separuh menyediakan sambungan cawangan ke pengepala. Kelengkapan ini tersedia merentasi julat saiz penuh (1/8" hingga 4" NB) dan mesti memenuhi had terima dimensi yang tepat untuk memastikan-prestasi bebas kebocoran di bawah tekanan.



Kelengkapan bos SW menawarkan sambungan cawangan bertetulang, dan kelengkapan penutup menamatkan saluran paip. Semua komponen ini mengikut keperluan dimensi ASME B16.11 untuk memastikan keserasian dengan dimensi paip standard dan prosedur kimpalan.



Kelengkapan sisi menyediakan sambungan cawangan 45 darjah.



info-775-202

Saiz nominal

Diameter lubang soket

Diameter lubang pada kelengkapan

Ketebalan dinding soket

Dinding badan

Min. Kedalaman
daripada soket

Panjang meletakkan

Panjang meletakkan

Ketebalan dinding akhir

Pusat ke bawah soket

DN

NPS

B

D

C

Gmin

Jmin

E

F

Kmin

A

H

3000

6000

9000

3000

6000

9000

3000

6000

9000

3000

6000

9000

3000

6000

3000

6000

Purata

Min

Purata

Min

Purata

Min

6

1/8

10.9

6.1

3.2

-

3.18

3.18

3.96

3.43

-

-

2.41

3.15

-

9.5

6.5

16.0

4.8

6.4

-

-

-

-

-

8

1/4

14.3

8.5

5.6

-

3.78

3.30

4.60

4.01

-

-

3.03

3.68

-

9.5

6.5

16.0

4.8

6.4

-

-

-

-

-

10

3/8

17.7

11.8

8.4

-

4.01

3.50

5.03

4.37

-

-

3.20

4.01

-

9.5

6.5

17.5

4.8

6.4

-

37

-

9.5

-

15

1/2

21.9

15.0

11.0

5.6

4.67

4.09

5.97

5.18

9.53

8.18

3.73

4.78

7.47

9.5

9.5

22.5

6.4

7.9

11.2

41

51

9.5

11

20

3/4

27.3

20.2

14.8

10.3

4.90

4.27

6.96

6.04

9.78

8.56

3.91

5.56

7.82

12.5

9.5

24.0

6.4

7.9

12.7

51

60

11

13

25

1

34.0

25.9

19.9

14.4

5.69

4.98

7.92

6.93

11.38

9.96

4.55

6.35

9.09

12.5

12.5

28.5

9.6

11.2

14.2

60

71

13

16

32

11/4

42.8

34.3

28.7

22.0

6.07

5.28

7.92

6.93

12.14

10.62

4.85

6.35

9.70

12.5

12.5

30.0

9.6

11.2

14.2

71

81

16

17

40

11/2

48.9

40.1

33.2

27.2

6.35

5.54

8.92

7.80

12.70

11.12

5.08

7.14

10.15

12.5

12.5

32.0

11.2

12.7

15.7

81

98

17

21

50

2

61.2

51.7

42.1

37.4

6.93

6.04

10.92

9.50

13.85

12.12

5.54

8.74

11.07

16.0

19.0

41.0

12.7

15.7

19.0

98

151

21

30

65

21/2

73.9

61.2

-

-

8.76

7.62

-

-



-

7.01

-

-

16.0

19.0

43.0

15.7

19.0

-

151

-

30

-

80

3

89.9

76.4

-

-

9.52

8.30

-

-



-

7.63

-

-

16.0

19.0

44.5

19.0

32.4

-

184

-

57

-

100

4

115.5

100.7

-

-

10.69

9.35

-

-



-

8.56

-

-

19.0

19.0

48.0

22.4

28.4

-

201

-

66

-



Sisipan Pengurang SW



Sisipan pengurang SW membenarkan peralihan diameter dalam sistem kimpalan soket. Kelengkapan khusus ini memerlukan kawalan dimensi yang tepat untuk mengekalkan integriti sistem dan kecekapan aliran.



info-504-271

Saiz nominal

taip

Soket
diameter

Min. Kedalaman
daripada soket

Shank
diameter

Panjang Meletakkan

membosankan

Ketebalan dinding

Panjang

DN

NPS

3000

6000

B

Kmin

SD

A

D

C

SL

RL

3000

6000

3000

6000

3000

6000

3000

6000

3000

6000

10×8

3/8×1/4

1

1

14.3

9.5

17.1

19.1

21.3

9.2

6.4

3.8

4.6

14.2

15.7

-

-

15×10

1/2×3/8

1

1

17.7

9.5

21.3

20.6

23.1

12.5

9.1

4.0

5.0

15.7

15.7

-

-

×8

×1/4

1

1

14.3

9.5

20.6

20.6

9.2

6.4

3.8

4.6

15.7

15.7

-

-

20×15

3/4×1/2

1

1

21.9

9.5

26.7

22.4

25.4

15.8

11.8

4.7

6.0

17.5

19.1

27.0

-

×10

×3/8

2

1

17.7

9.5

15.7

22.4

12.5

9.1

4.0

5.0

-

19.1

27.0

32.0

×8

×1/4

2

2

14.3

9.5

17.5

22.4

9.2

6.4

3.8

4.6

-

-

-

-

25×20

1×3/4

1

1

27.3

12.5

33.4

23.9

28.5

20.9

15.5

4.9

7.0

19.1

20.6

-

-

×15

×1/2

2

1

21.9

9.5

15.7

28.5

15.8

11.8

4.7

6.0

-

20.6

28.5

-

×10

×3/8

2

2

17.7

9.5

17.5

22.4

12.5

9.1

4.0

5.0

-

-

28.5

33.3

×8

×1/4

2

2

14.3

9.5

19.1

23.9

9.2

6.4

3.8

4.6

-

-

28.5

33.3

32×25

11/4×1

1

1

34.0

12.5

42.2

25.4

30.2

26.6

20.7

5.7

7.9

20.6

22.4

-

-

×20

×3/4

2

2

27.3

12.5

17.5

20.6

20.9

15.5

4.9

7.0

-

-

31.8

34.8

×15

×1/2

2

2

21.9

9.5

19.1

22.4

15.8

11.8

4.7

6.0

-

-

31.8

34.8

×10

×3/8

2

2

17.7

9.5

20.6

23.9

12.5

9.1

4.0

5.0

-

-

31.8

34.8

×8

×1/4

2

2

14.3

9.5

22.4

25.4

9.2

6.4

3.8

4.6

-

-

31.8

34.8

40×32

11/2×11/4

1

1

42.8

12.5

48.3

28.5

35.1

35.1

29.5

6.1

7.9

22.4

25.4

-

-

×25

×1

2

1

34.0

12.5

17.5

29.2

26.6

20.7

5.7

7.9

-

25.4

33.3

-

×20

×3/4

2

2

27.3

12.5

19.1

25.4

20.9

15.5

4.9

7.0

-

-

33.3

39.6

×15

×1/2

2

2

22.0

9.5

20.6

26.9

15.8

11.8

4.7

6.0

-

-

33.3

39.6

×10

×3/8

2

2

17.7

9.5

22.4

28.5

12.5

9.1

4.0

5.0

-

-

33.3

39.6

50×40

2×11/2

1

1

48.9

12.5

60.3

31.8

38.9

40.9

34.0

6.4

8.9

25.4

28.7

-

-

×32

×11/4

2

2

42.8

12.5

20.6

23.9

35.1

29.5

6.1

7.9

-

-

38.1

41.2

×25

×1

2

2

34.0

12.5

22.4

25.4

26.6

20.7

5.7

7.9

-

-

38.1

41.2

×20

×3/4

2

2

27.3

12.5

23.9

26.9

20.9

15.5

4.9

7.0

-

-

38.1

41.2

×15

×1/2

2

2

21.9

9.5

25.4

28.5

15.8

11.8

4.7

6.0

-

-

38.1

41.2

65×50

21/2×2

1

1

61.4

16.0

73.0

46.0

42.7

52.5

42.9

6.9

10.9

38.1

31.8

-

-

×40

×11/2

2

2

48.9

12.5

35.1

35.1

40.9

34.0

6.4

8.9

-

-

53.9

53.9

×32

×11/4

2

2

42.8

12.5

36.6

36.6

35.1

29.5

6.1

7.9

-

-

53.9

53.9

×25

×1

2

2

34.0

12.5

38.1

38.1

26.6

20.7

5.7

7.9

-

-

53.9

53.9

×20

×3/4

2

2

27.3

12.5

39.6

38.1

20.9

15.5

4.9

7.0

-

-

53.9

53.9

80×65

3×21/2

1

1

74.1

16.0

88.9

38.1

57.2

62.7

54.0

8.8

11.9

31.8

44.5

-

-

×50

×2

2

2

61.4

16.0

25.4

31.8

52.5

42.9

6.9

10.9

-

-

47.5

53.9

×40

×11/2

2

2

48.9

12.5

28.5

31.8

40.9

34.0

6.4

8.9

-

-

47.5

53.9

×32

×11/4

2

2

42.8

12.5

30.2

31.8

35.1

29.5

6.1

7.9

-

-

47.5

53.9

×25

×1

2

2

34.0

12.5

31.8

31.8

26.6

20.7

5.7

7.9

-

-

47.5

53.9

100×80

4×3

2

1

90.0

16.0

114.3

33.3

54.0

77.9

66.6

9.5

13.8

-

-

60.5

-

×65

×21/2

2

2

74.1

16.0

38.1

54.0

62.7

54.0

8.8

12.5

-

-

60.5

-

×50

×2

2

2

61.4

16.0

38.1

54.0

52.5

42.9

6.9

11.0

-

-

60.5

-

×40

×11/2

2

2

48.9

12.5

41.2

57.0

40.9

34.0

6.4

8.9

-

-

60.5

-

×32

×11/4

2

2

42.8

12.5

42.9

57.0

35.1

29.5

6.1

7.9

-

-

60.5

-



Nota:



1) Untuk pilihan pengeluar, jenis 2 boleh digantikan dengan jenis 1.



2) Saiz nominal ditunjukkan sebagai SD x B.



Kesimpulan



Kelengkapan kimpalan soket ASME B16.11 S32750 mewakili penyelesaian optimum untuk-tekanan tinggi, aplikasi perkhidmatan menghakis yang memerlukan sifat mekanikal yang unggul. Dengan memahami piawaian dimensi, klasifikasi tekanan dan ciri bahan, jurutera boleh mereka bentuk sistem paip yang memberikan kebolehpercayaan dan hayat perkhidmatan yang luar biasa.



Sentiasa rujuk dokumentasi standard ASME B16.11 terkini dan spesifikasi pengilang untuk carta dimensi terperinci dan garis panduan aplikasi khusus untuk keperluan projek anda.



Produk popular
Hantar pertanyaan
Datang kepada kami
Dan mulakan RFQ anda sekarang.
Hubungi kami
