Aloi 20 Bebibir: Spesifikasi dan Tekanan ASTM B462 Gred N08020-Penilaian Suhu

• ASTM B462 N08020 (Alloy 20) ialah niobium-nikel-besi-aloi kromium yang dibangunkan untuk perkhidmatan asid sulfurik-dan fosforik-.
• Komposisi: 32–38% Ni, 19–21% Cr, 2–3% Mo, 3–4% Cu, Nb+Ta 8×C min hingga 1.0% maks, baki Fe, dengan had C/P/S yang rendah.
• Sifat mekanikal minimum: tegangan 551 MPa (80 ksi), hasil 241 MPa (35 ksi), pemanjangan 30%, pengurangan luas 50%.
• Penarafan suhu-tekanan mengikut ASME B16.5 Kumpulan 3.1; pada ambien tekanan kerja tanpa renjatan yang dibenarkan menjangkau 20 bar (Kelas 150) hingga 430.9 bar (Kelas 2500).
• Dibekalkan dalam keadaan anil-yang stabil; kimpalan medan secara amnya tidak memerlukan-rawatan haba kimpalan.
• Tersedia sebagai bebibir leher weld, slip-on, blind, socket weld, threaded dan lap joint dalam Kelas 150–2500 setiap ASME B16.5 / B16.47.

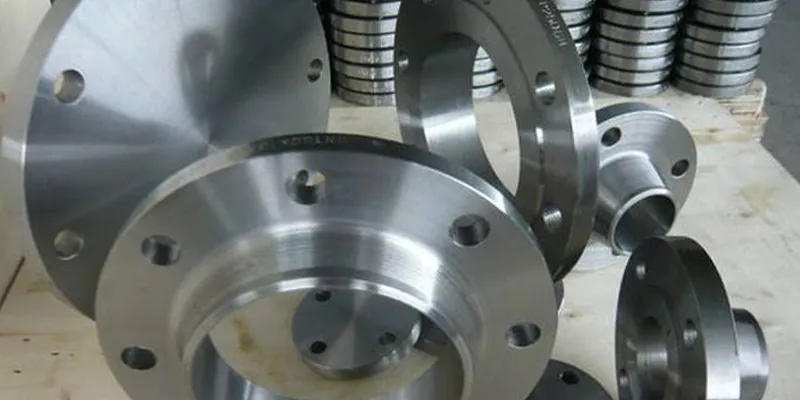

Sekilas Pandang: Spesifikasi Bebibir Aloi 20

Aloi 20 bebibirialah sambungan standard pilihan untuk saluran paip yang membawa asid sulfurik, asid fosforik dan bahan kimia agresif lain. Ia mengekalkan keseluruhan sambungan-bahagian paling mudah bocor-sistem paip-sebagai tahan kakisan-seperti paip itu sendiri. Panduan ini menerangkan spesifikasi ASTM B462 Gred N08020 dalam bahasa biasa: aloi diperbuat daripada apa, kekuatan mekanikalnya dan penilaian suhu-tekanan ASME B16.5 yang anda mesti gunakan semasa mensaiz bebibir. Strukturnya mengikut format "tajuk soalan → kesimpulan → penjelasan" supaya setiap fakta boleh dibaca, dipetik atau dipetik sendiri.

Apakah ASTM B462 Gred N08020 (Alloy 20)?

Aloi 20 (UNS N08020) ialah niobium-stabil, nikel-besi-kromium aloi austenit yang diliputi oleh ASTM B462 untuk bebibir paip, kelengkapan dan injap yang ditempa atau digulung yang bertujuan untuk menghakis, perkhidmatan-suhu tinggi-suhu dilute-

ASTM B462 (dan kembar antarabangsa bersatu ASME SB462) menentukan kimia, rawatan haba dan integriti mekanikal produk N08020 palsu/gelek. Susunan nominal-sering ditulis sebagai 35Ni–35Fe–20Cr–Cb (Cb=columbium, nama lama untuk niobium). Aloi ini pada asalnya dibangunkan pada tahun 1951 untuk pengendalian asid sulfurik-.

Dua ciri reka bentuk menjadikan Alloy 20 praktikal dalam bidang:

• Kuprum (3–4%) memberikan rintangan yang kuat kepada asid sulfurik dan fosforik.
• Niobium (Nb) mengikat karbon, menghalang pemendakan kromium-karbida pada sempadan butiran semasa mengimpal-supaya bebibir menahan kakisan antara butiran dan biasanya tidak memerlukan rawatan haba-pasca kimpalan.

Apakah Komposisi Kimia bagi Bebibir Aloi 20 (N08020)?

Setiap ASTM B462, Aloi 20 mengandungi 32–38% nikel, 19–21% kromium, 2–3% molibdenum, 3–4% kuprum, niobium+tantalum 8×C (minimum) sehingga 1.0% (maksimum), besi sebagai pengimbang dan fosforus, karbon dan sulfur bertutup rapat

Mengapa setiap elemen penting:

1. Nikel (32–38%): menyediakan struktur austenit asas dan hampir-kekebalan terhadap tegasan klorida-rekahan kakisan-jauh lebih baik daripada tahan karat 316L.
2. Chromium (19–21%) + Molibdenum (2–3%): bina filem pasif-penyembuh sendiri yang menahan kakisan pitting dan celah.
3. Kuprum (3–4%): penambahan tandatangan yang melambatkan serangan oleh asid sulfurik dan fosforik.
4. Niobium ( Lebih besar daripada atau sama dengan 8×C): menstabilkan aloi supaya kimpalan tidak memekakannya.
5. C/P/S rendah: menjaga kekotoran daripada merosakkan rintangan kakisan dan kebolehkimpalan.

Apakah Sifat Mekanikal bagi Bebibir ASTM B462 N08020?

Pada suhu bilik, bebibir ASTM B462 N08020 mesti memenuhi kekuatan tegangan minimum 551 MPa (80 ksi), kekuatan hasil minimum 241 MPa (35 ksi), sekurang-kurangnya 30% pemanjangan, dan sekurang-kurangnya 50% pengurangan keluasan. Bebibir dilengkapi dalam-keadaan anil yang stabil.

Ini ialah suhu bilik-minimum. Aloi 20 juga mengekalkan kekuatan dan keliatan yang berguna pada suhu sederhana tinggi, itulah sebabnya ASME membenarkan penggunaan reka bentuk sehingga 538 darjah (1000 darjah F) di bawah Bahagian VIII, Bahagian 1. Pendedahan lama di atas kira-kira 427 darjah (800 darjah F) boleh merendahkan tegasan yang dibenarkan kerana perubahan struktur mikro yang perlahan, jadi tekanan yang digunakan untuk mana-mana penarafan suhu di bawah -tekanan mesti berada di bawah tekanan.

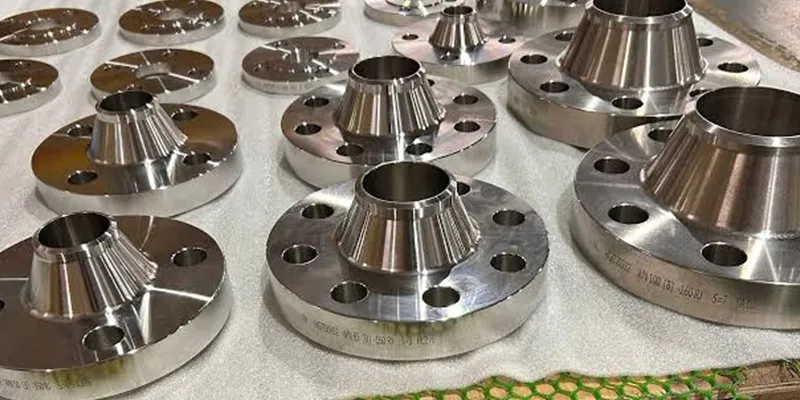

Apakah Tekanan-Penilaian Suhu Aloi 20 Bebibir (Kumpulan ASME B16.5 3.1)?

Aloi 20 bebibir diberikan kepada ASME B16.5 Kumpulan 3.1. Tekanan kerja bukan renjatan maksimum yang dibenarkan pada suhu ambien (−29 hingga 38 darjah / −20 hingga 100 darjah F) ialah 20.0 bar (290 psig) untuk Kelas 150 dan meningkat kepada 430.9 bar (6250 psig) untuk penurunan suhu yang dibenarkan.

Dua jadual di bawah ialah penarafan rasmi ASME B16.5 Kumpulan 3.1, dinyatakan dalam unit metrik (darjah / bar) dan imperial (darjah F / psig). Nilai ialah tekanan kerja bukan kejutan maksimum yang dibenarkan; suhu perantaraan boleh didapati dengan interpolasi linear.

Jadual 1 - Tekanan-Penilaian Suhu, Metrik ( tolok darjah / bar)

Jadual 2 - Tekanan-Penilaian Suhu, Imperial ( darjah F / psig)

Cara membaca jadual ini: pilih baris untuk suhu operasi anda dan lajur untuk kelas bebibir anda. Persimpangan ialah tekanan kerja selamat yang paling tinggi (bukan-kejutan) untuk gabungan itu. Contoh: Bebibir Kelas 300 Aloi 20 pada 200 darjah boleh membawa kira-kira 47.2 bar (690 psig); pada 400 darjah had jatuh kepada 36.5 bar (530 psig). Penarafan digunakan untuk bebibir, kelengkapan bebibir, dan injap bebibir kelas yang dinyatakan. Untuk perkhidmatan di bawah −29 darjah (−20 darjah F), rujuk edisi ASME B16.5 semasa untuk{16}}had khusus bahan.

Jenis dan Piawaian Bebibir yang manakah digunakan untuk ASTM B462 N08020?

Aloi 20 bebibir dihasilkan dalam setiap jenis biasa-leher kimpalan, gelincir-, buta, kimpalan soket, berulir, sambungan pusingan dan banyak lagi-merentasi Kelas 150 hingga 2500, berdimensi kepada ASME B16.5 (NPS ½–24) dan ASME berasaskan plat B16.47{16.47} dengan pilihan besar{16.47} ASTM B463.

Petua untuk penentu: bebibir leher kimpalan memberikan kekuatan terbaik dan hayat keletihan di bawah tekanan dan kitaran haba; slip-pada bebibir lebih murah tetapi lebih lemah pada rating yang sama. Pilih jenis yang sepadan dengan tugas mekanikal sendi, bukan hanya kelas tekanan.

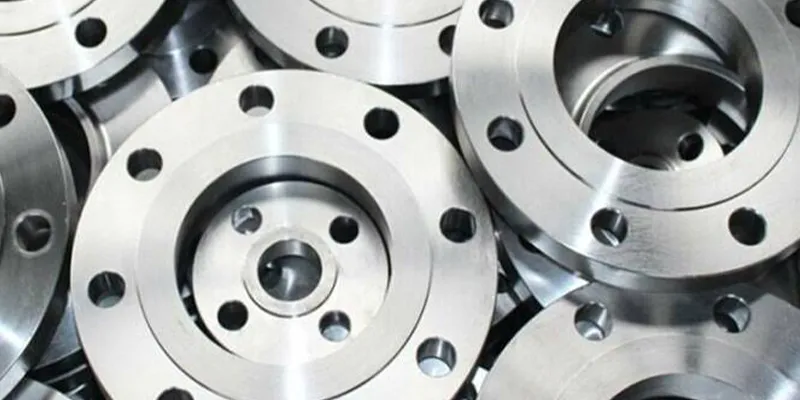

Bagaimanakah Alloy 20 Berbanding dengan 316L, Alloy 825 dan Hastelloy C276?

Aloi 20 ialah pakar-kos efektif untuk asid sulfurik dan fosforik dan untuk tegasan klorida-rintangan retak. Ia mengatasi 316L dalam perkhidmatan asid, adalah satu langkah di bawah Aloi 825 untuk asid pengoksidaan dan suhu tinggi, dan jauh di bawah Hastelloy C276 untuk-tugas asid campuran yang paling agresif-tetapi pada sebahagian kecil daripada kos C276.

Peraturan praktikal: jika cecair kebanyakannya asid sulfurik atau fosforik dan retak tegasan klorida adalah risiko, Alloy 20 biasanya merupakan jawapan ekonomi yang tepat. Jika persekitarannya mengoksida dengan kuat (cth, kaya dengan asid nitrik) atau sangat panas, tingkatkan kepada Aloi 825. Simpan Hastelloy C276 untuk kes少数 di mana tiada apa-apa lagi yang bertahan.

Apakah Aplikasi Biasa Aloi 20 Bebibir?

Bebibir aloi 20 digunakan di mana-mana paip mesti bertahan dengan asid dan klorida kuat: loji asid-sulfurik,-talian asid dan baja fosforik, reaktor kimia, penukar haba, sistem farmaseutikal dan makanan-asid, pencemaran-}dan saluran penyental terpilih.{4}}dan pilih penyental.

• Sistem kepekatan, pencairan, penyimpanan dan pemindahan asid sulfurik
• Asid fosforik dan pengeluaran baja
• Reaktor kimia, pengaduk dan saluran-penukar haba
• Pemprosesan asid farmaseutikal dan makanan-di mana kebersihan bertemu dengan kakisan
• Kawalan pencemaran: penyental,-pembersihan gas, rawatan air sisa
• Talian petrokimia dan penapisan yang membawa aliran berasid atau klorida-
• Perkhidmatan masam terhad (H₂S) bagi setiap NACE MR0175 / ISO 15156, tertakluk pada kekerasan dan had H₂S

Soalan Lazim

S: Adakah Aloi 20 sama dengan keluli tahan karat?

Tidak. Aloi 20 ialah aloi berasaskan nikel-dengan kira-kira 35% nikel, manakala keluli tahan karat biasa seperti 316L mengandungi hanya kira-kira 12% nikel. Kandungan nikel yang lebih tinggi serta kuprum dan molibdenum memberikan Alloy 20 rintangan yang jauh lebih baik kepada asid sulfurik dan fosforik serta tegasan klorida-rekahan kakisan.

S: Adakah bebibir Aloi 20 memerlukan-rawatan haba kimpalan?

Secara amnya tidak. Penstabilan niobium menghalang pemekaan semasa mengimpal, jadi kimpalan medan mengekalkan rintangan kakisannya tanpa-anil kimpalan untuk kebanyakan perkhidmatan. Sentiasa sahkan terhadap syarat perkhidmatan tertentu dan kod yang berkenaan.

S: Apakah tekanan yang boleh ditahan oleh bebibir Kelas 300 Alloy 20?

Pada suhu ambien (−29 hingga 38 darjah ) sehingga 51.7 bar (750 psig) tanpa-kejutan. Penarafan jatuh dengan suhu-kira-kira 47.2 bar pada 200 darjah dan 36.5 bar pada 400 darjah . Gunakan jadual penarafan di atas dan interpolasi secara linear antara suhu yang disenaraikan.

S: Bolehkah Alloy 20 digunakan dalam perkhidmatan masam (H₂S)?

Ia disenaraikan dalam NACE MR0175 / ISO 15156 untuk perkhidmatan masam terhad, tertakluk kepada kekerasan dan had tekanan separa-H₂S. Sahkan terhadap standard semasa dan spesifikasi bahan projek sebelum digunakan.

S: Aloi 20, Aloi 825 atau Hastelloy C276-yang manakah saya pilih?

Aloi 20 ialah pilihan nilai untuk asid sulfurik/fosforik dan klorida SCC. Aloi 825 menambah-asid pengoksidaan dan keupayaan suhu-lebih tinggi. Hastelloy C276 meliputi asid campuran yang paling agresif tetapi pada kos tertinggi. Padankan aloi dengan persekitaran kimia sebenar, bukan dengan label "tahan-}karat" generik.
